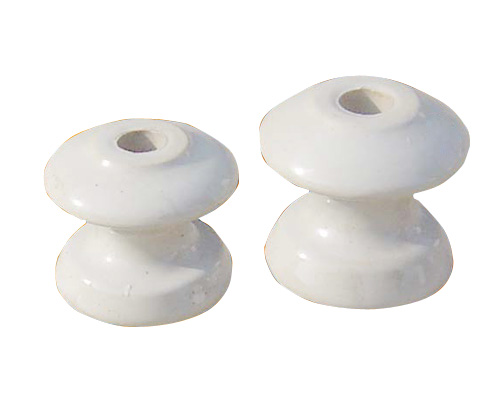

一、產品介紹
碟式絕緣子用于架空輸配電線路終端,耐張及轉角桿上作為絕緣子和固定導線作用。同時也與懸式絕緣子相對配合,作為線路金具中的一個元件,簡稱金具結構。
二、用途及特點
碟式絕緣子主要應用于電力系統中各種電壓等級的輸電線路、變電站、電器設備,以及其他的一些特殊行業如軌道交通的電力系統中,將不同電位的導體或部件連接并起絕緣和支持作用用于工頻交流或直流電壓1萬伏以下電力線路中絕緣和固定導線。
三、型號說明
ED——低壓線路蝶式絕緣子;“—”后數字為形狀尺寸序數,“1”為尺寸最大的一種。 |
碟瓶型號參數:
|
產品
型號 |
圖
號 |
主要尺寸mm |
瓷件機械破壞強度
不小于kN |
工頻電壓 不小于kV |
重量
kg |
|
H |
h |
D |
d |
d1 |
d2 |
R |
干閃 |
濕閃 |
|
ED-1 |
3 |
90 |
46 |
100 |
95 |
50 |
22 |
12 |
12 |
22 |
10 |
0.8 |
|
ED-2 |
3 |
75 |
38 |
80 |
75 |
42 |
20 |
10 |
10 |
18 |
9 |
0.5 |
|
ED-3 |
3 |
65 |
34 |
70 |
65 |
36 |
16 |
8 |
8 |
16 |
7 |
0.25 |
|
ED-4 |
3 |
50 |
26 |
60 |
55 |
30 |
16 |
6 |
5 |
14 |
6 |
| |
|
