一、產品介紹
懸式鋼化玻璃絕緣子產品用于高壓和超高壓交、直流輸電線路中絕緣和懸掛導線用。懸式玻璃絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多懸式的絕緣體,它是為了增加爬電距離的,通常由懸式玻璃或陶瓷制成,就叫絕緣子。
二、產品結構

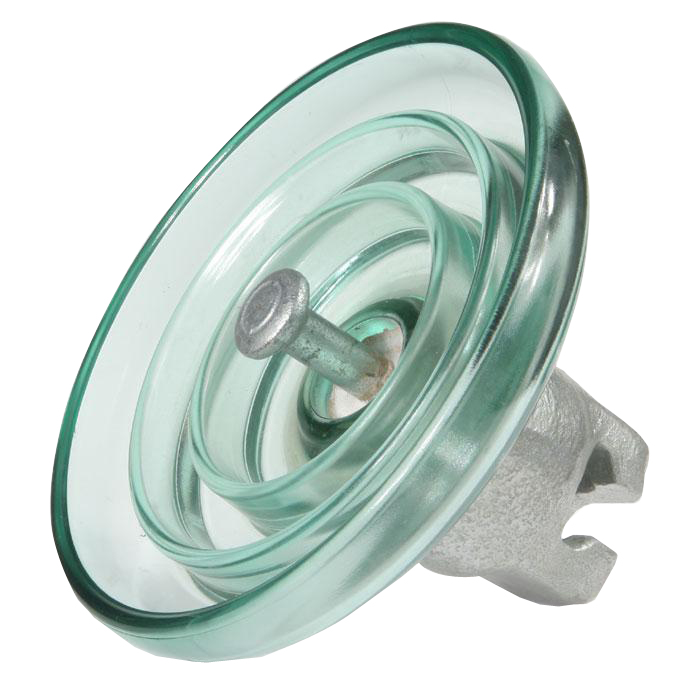

懸式鋼化玻璃絕緣子由鐵帽、懸式鋼化玻璃件和鋼腳組成，并用水泥膠合劑膠合為一體。此產品全部采用國際最先進的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大。可節約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
三、產品運行
零值自破、便于檢測
懸式鋼化玻璃絕緣子具有零值自破的特點。只要在地面或在直升機上觀測即可，無需登桿逐片檢測，降低了工人的勞動強度。
引進生產線的產品，年運行自破率為0.02—0.04%，可以節約線路的維護費用。耐電弧和耐振動性能好
在運行中玻璃絕緣子遭受雷電燒傷的新表面仍是光滑的玻璃體，并有鋼化內應力保護層，因此，它仍保持了足夠的絕緣件能和機械強度。
在500kv線路上多次發生導線履冰引起舞動的災害，受導線舞動后的玻璃絕緣子經測試，機電性能沒有衰減。
自潔性能好和不易老化
據電力部門普遍反映玻璃絕緣子不易積污和易于清掃，南方線路運行的玻璃絕緣子雨后沖洗得較干凈。
對典型地區線路上的玻璃絕緣子定期取樣測定運行后的機電性能，從積累上千個數據表明運行35年后的玻璃絕緣子的機電性能與出廠時的基本一致，未出現老化現象。
主容量大，成串電壓分布均勻，玻璃的介電常數7-8，使懸式鋼化玻璃絕緣子具有較大的主電容和成串的電壓分布均勻，有利于降低導線側和接地側附近絕緣子所承受的電壓，從而達到減少無線電干擾、降低電暈損耗和延長玻璃絕緣子的壽命的目的，運行實踐證明了這一點。
四、懸式鋼化玻璃絕緣子類型
標準型 耐污型 直流型 球面型 空氣動力型 地線型 電氣化鐵道接觸網用 |
懸式玻璃絕緣子型號參數：
|
型號規格 |
國內同類型產品產型號 |
IEC標準絕緣子 |
最小機械破壞負荷KN |
結構高度mm |
公稱直徑mm |
公稱爬電距離mm |
連接標記w |
工頻濕耐受電壓5片/單片kv |
雷電全波沖擊干耐受電壓5片/單片kv |
工頻擊穿電壓kv |
絕緣子單片重量 |
|
LXP2-70 |
LXY2-70 |
U70B/127 |
70 |
127 |
255 |
320 |
16 |
150/40 |
420/100V |
130 |
3.5 |
|
LXP1-70 |
LXY1-70 |
U70B/146 |
70 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
3.6 |
|
LXP3-70 |
LXY3-70 |
U70B/140 |
70 |
140 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
3.6 |
|
LXWP4-70 |
LXHY4-70 |
U70BP/146 |
70 |
146 |
255 |
400 |
16 |
160/45 |
440/110 |
130 |
4.7 |
|
LXWP5-70 |
LXHY5-70 |
U70BP/146 |
70 |
146 |
280 |
450 |
16 |
160/45 |
440/125 |
130 |
5.5 |
|
LXWP6-70 |
LXHY6-70 |
U70BP/146 |
70 |
146 |
320 |
550 |
16 |
200/55 |
520/140 |
130 |
9.2 |
|
LXP2-100 |
LXY2-100 |
U100B/127 |
100 |
127 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXP-100 |
LXY-100 |
U100B/146 |
100 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXWP3-100 |
LXHY3-100 |
U100B/146 |
100 |
146 |
260 |
400 |
16 |
160/45 |
440/110 |
130 |
5.2 |
|
LXWP4-100 |
LXHY4-100 |
U100B/146 |
100 |
146 |
280 |
450 |
16 |
160/50 |
440/125 |
130 |
5.5 |
|
LXWP6-100 |
LXHY6-100 |
U100B/146 |
100 |
146 |
320 |
550 |
16 |
220/55 |
520/140 |
130 |
9.2 |
|
LXP2-120 |
LXY2-120 |
U100B/127 |
120 |
127 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXP-120 |
LXY-120 |
U100B/146 |
120 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.2 |
|
LXWP3-120 |
LXHY3-120 |
U100B/146 |
120 |
146 |
260 |
400 |
16 |
160/45 |
440/110 |
130 |
5.2 |
|
LXWP4-120 |
LXHY4-120 |
U100B/146 |
120 |
146 |
280 |
450 |
16 |
160/50 |
440/125 |
130 |
5.5 |
|
LXWP6-120 |
LXHY6-120 |
U100B/146 |
120 |
146 |
320 |
550 |
16 |
220/55 |
520/140 |
130 |
9.2 |
|
LXP4-160 |
LXY4-160 |
U160B/146 |
160 |
146 |
280 |
400 |
20 |
180/45 |
450/110 |
130 |
6.1 | |
|
