 一、產品介紹

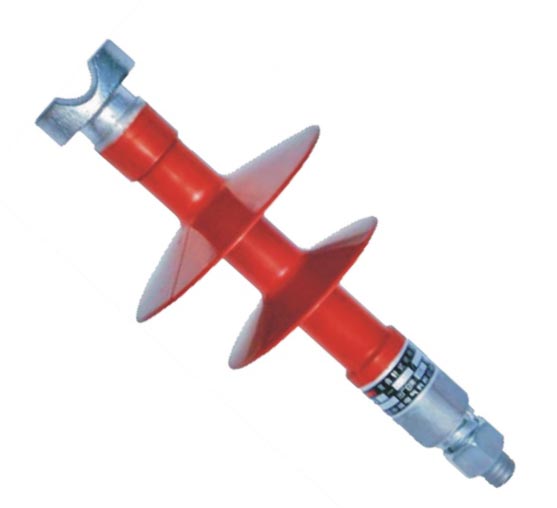

FPQ3型 FPQ4型復合針式絕緣子適用于高壓線路設施，具有良好的憎水性，抗老化性，耐漏電蝕損性，具有很高的抗張強度和抗彎強度，其機械強度高，抗沖擊性能，防震和防脆性能好，重量輕，安裝方便，其頂部和底部安裝尺寸與相應的瓷針式安裝尺寸相同，可以互換使用。
二、產品特性
1、環境溫度 -40°C~+40°C
2、交流電源頻率不超過 100HZ
3、地震強度不超過 八級
4、海拔高度不超過 1500米
5、最大風速不超過 35m/s
|

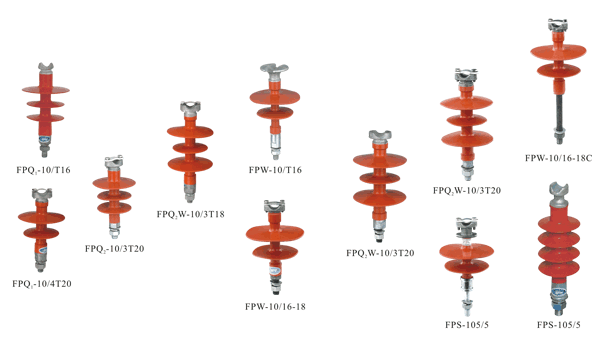

FPQ3型 FPQ4型復合針式絕緣子參數及型號：
|
規格型號 |
額定電壓kV |
額定彎曲負荷KN |
鋼腳螺紋直徑X長度（mm） |
線夾范圍（mm） |
結構高度H（mm） |
最小電弧距離h（mm） |
最小公稱爬電距離h（mm） |
雷電全波沖擊耐受電壓（峰值kV不小于 |
工頻濕耐受電壓1mi kV |
對應其他不同型號說明 |
|
FPQ4-1/3T16 |
1～3 |
3 |
16×40 |
φ10～φ24 |
155 |
85 |
180 |
45 |
18 |
|
|
FPQ3-10/4T16 |
6～10 |
4 |
16×40 |
φ16～φ30 |
210 |
130 |
320 |
95 |
42 |
|
|
FPQ3-10/5T18 |
6～10 |
5 |
18×40 |
φ16～φ30 |
210 |
130 |
320 |
95 |
42 |
|
|
FPQ3-10/6T20 |
6～10 |
6 |
20×40 |
φ16～φ30 |
210 |
130 |
320 |
95 |
42 |
|
|
FPQ4-10/3T16 |
10～15 |
3 |
16×40 |
φ16～φ30 |
245 |
170 |
460 |
105 |
50 |
FPW-10/3 |
|
FPQ4-10/4T18 |
10～15 |
4 |
18×40 |
φ16～φ30 |
245 |
170 |
460 |
105 |
50 |
FPW-10/3 |
|
FPQ4-10/5T20 |
10～15 |
5 |
20×40 |
φ16～φ30 |
245 |
170 |
460 |
105 |
50 |
FPW-10/3 |
|
FPQG4-10/3T20 |
10～15 |
3 |
20×40 |
φ16～φ30 |
330 |
260 |
700 |
105 |
50 |
|
|
FPQ4-20/5T20 |
20 |
5 |
20×40 |
φ36以下導線 |
300 |
215 |
600 |
150 |
62 |
|
|
FPQ3-20/12.5T22 |
20 |
12.5 |
22×45 |
φ36以下導線 |
325 |
230 |
650 |
150 |
60 |
|
|
FPQ4-20/12.5T22 |
20 |
12.5 |
20×45 |
φ36以下導線 |
370 |
275 |
775 |
170 |
70 |
|
|
FPQ3-35/3T20 |
35 |
3 |
22×45 |
φ16～φ30 |
400 |
320 |
835 |
210 |
90 |
|
|
FPQ3-35/6T22 |
35 |
6 |
22×45 |
φ36以下導線 |
450 |
370 |
1015 |
230 |
95 |
|
|
FPQ4-35/6T22 |
35 |
6 |
22×45 |
φ36以下導線 |
480 |
370 |
1260 |
230 |
95 |
| |
|
