一、產品介紹

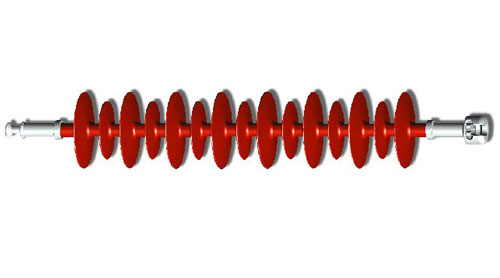

FXBW3-330/210 FXBW4-750/160復合懸式絕緣子由鐵帽、瓷瓶套管件（懸式或硅橡膠）和鋼腳（導電桿）組成，并用水泥膠合劑膠合為一體。本產品全部采用國際最先進的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大。可節約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
二、產品特點
1、強度高，重量輕。
2、濕閃污閃電壓高。
3、運行維護方便。
4、不易破碎，防止以外事故。
三、安全注意事項
1、復合懸式絕緣子運輸及安裝中應輕拿輕放，不應投擲，并避免與各類雜件(導線、鐵板、工具等)及尖硬物碰撞、摩擦。
2、 復合絕緣子起吊時，繩結要打在端部附件上，嚴禁打在傘裙或護套上， 繩子必須碰及傘裙與護套部分時，應在接觸部分用軟布包裹。
3、 不得將復合絕緣子當作放（收）線的輔助工具，以免使其受到沖擊力或彎矩而損傷絕緣子。
4、 嚴禁腳踩絕緣子傘裙。
5、安裝均壓環時，應注意調整，使環與絕緣子軸線垂直，安裝位置見右圖，對于開口型均壓環，注意兩端開口方向一致，以利于放電，保護傘裙。 |

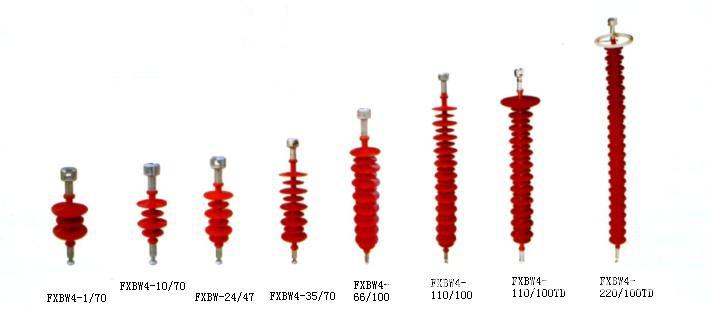

復合懸式絕緣子參數及型號：
|
規格型號 |
額定電壓kV |
客定機械拉伸負荷KN |
連接標記 |
結構高度H（mm） |
最小電弧距離h（mm） |
最小公稱爬電距離h（mm） |
雷電全波沖擊耐受電壓（峰值kV不小于 |
操作沖擊耐受電壓（峰值）kV不小于 |
工頻濕耐受電壓1minkv(有效值)kV不小于 |
|
FXBW4-10/40 |
10 |
40 |
11W |
340±15 |
190 |
400 |
95 |
- |
60 |
|
FXBW4-10/70 |
10 |
70 |
16W |
360±15 |
190 |
490 |
95 |
- |
60 |
|
FXBW4-10/100 |
10 |
100 |
16W |
400±15 |
190 |
490 |
95 |
- |
60 |
|
FXBW4-20/40 |
20 |
40 |
16W |
450±15 |
280 |
600 |
170 |
- |
75 |
|
FXBW4-20/70 |
20 |
70 |
16W |
470±15 |
280 |
750 |
170 |
- |
75 |
|
FXBW4-20/100 |
20 |
100 |
16W |
500±15 |
280 |
750 |
170 |
- |
75 |
|
FXBW4-20/120 |
20 |
120 |
16W |
500±15 |
280 |
750 |
170 |
- |
75 |
|
FXBW5-35/70 |
35 |
70 |
16W |
750±15 |
530 |
1370 |
250 |
- |
105 |
|
FXBW4-35/100 |
35 |
100 |
16W |
680±15 |
450 |
1300 |
230 |
- |
95 |
|
FXBW5-35/100 |
35 |
100 |
16W |
750±15 |
530 |
1370 |
250 |
- |
105 |
|
FXBW4-35/120 |
35 |
120 |
16W |
680±15 |
450 |
1300 |
230 |
- |
95 |
|
FXBW4-66/70 |
66 |
70 |
16W |
900±15 |
700 |
1900 |
410 |
- |
185 |
|
FXBW5-66/70 |
66 |
70 |
16W |
1010±15 |
780 |
2130 |
410 |
- |
185 |
|
FXBW4-66/100 |
66 |
100 |
16W |
940±15 |
700 |
1900 |
410 |
- |
185 |
|
FXBW5-66/100 |
66 |
100 |
16W |
1010±15 |
780 |
2130 |
410 |
- |
185 |
|
FXBW4-66/120 |
66 |
120 |
16W |
940±15 |
700 |
1900 |
410 |
- |
185 |
|
FXBW-110/70 |
110 |
70 |
16W |
1200±15 |
1000 |
3150 |
550 |
- |
230 |
|
FXBW4-110/70-1420 |
110 |
70 |
16W |
1420±15 |
1200 |
3600 |
550 |
- |
230 |
|
FXBW4-110/100 |
110 |
100 |
16W |
1240±15 |
1000 |
3150 |
550 |
- |
230 |
|
FXBW4-110/100-1440 |
110 |
100 |
16W |
1440±15 |
1200 |
3600 |
550 |
- |
230 |
|
FXBW4-110/120 |
110 |
120 |
16W |
1240±15 |
1000 |
3150 |
550 |
- |
230 |
|
FXBW4-110/120-1440 |
110 |
120 |
16W |
1440±15 |
1200 |
3600 |
550 |
- |
230 |
|
FXBW4-110/160 |
110 |
160 |
20R |
2150±30 |
1050 |
3600 |
550 |
- |
230 |
|
FXBW4-110/160-1440 |
110 |
160 |
20R |
2240±30 |
1140 |
4200 |
550 |
- |
230 |
|
FXBW3-220/70 |
220 |
70 |
16W |
2150±30 |
1900 |
6300 |
1000 |
- |
395 |
|
FXBW4-220/70 |
220 |
70 |
16W |
2240±30 |
2000 |
6600 |
1000 |
- |
395 |
|
FXBW3-220/100 |
220 |
100 |
16W |
2470±30 |
1900 |
6300 |
1000 |
- |
395 | |
|
