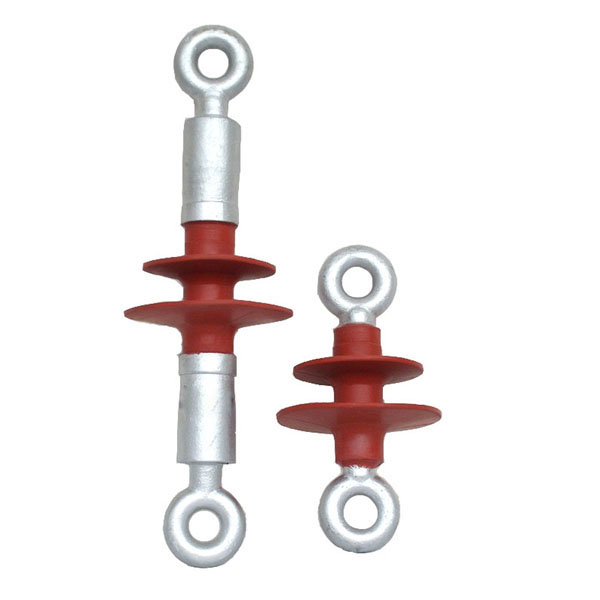

產品介紹 拉線絕緣子是由金具、引拔棒、傘組組成,引拔棒與金具之間是內鍥式錐面配合固定連接,在芯棒之間的玻璃鋼引拔棒外體設有直徑不同的傘體組成傘組,傘體由硅橡膠制成并與引拔棒結合為一體,金具采用碳素鋼,再其外端部開設有螺孔,與螺桿配合,在金具與引拔棒結合后的外表面涂有密封層。本實用新型的大小傘結構有效增大了爬電比距,由碳素鋼制成的金具和由玻璃鋼制成的引拔棒的拉伸強度高,使其機械強度有一定的保證,芯棒與金具的內鍥式結構連接拉伸值達到100KN,外層的密封層增加了產品的防潮性能,金具的螺孔直接與螺桿配合,方便安裝。
|
拉線絕緣子型號參數:
|
規格型號 |
額定電壓KV |
額定彎曲負荷KN |
結構高度H(mm) |
最小電弧距離h(mm) |
L1(mm) |
L2(mm) |
R |
φ |
最小公稱爬電距離h(mm) |
雷電全波沖擊耐受電壓KV |
工頻濕耐受電壓1mi kV |
|
|
FJ-10/70-EE |
10 |
70 |
325 |
136 |
20 |
18 |
R9 |
φ16 |
330 |
85 |
50 |
1 |
|
FJ-10/100-EE |
10 |
100 |
400 |
136 |
40 |
24 |
R12 |
φ18 |
330 |
85 |
50 |
1 | |
|
