 產品介紹

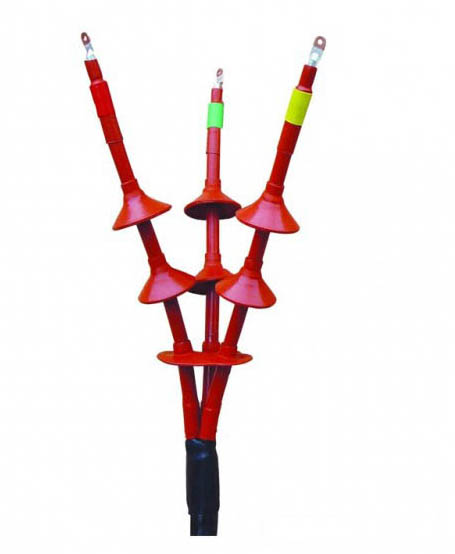

10kV 交聯電纜熱縮戶內、外終端電纜附件
1、冷縮技術 全套產品采取最先進的全冷縮技術，無需動火及特殊工具，安裝時，只需將線芯抽出，彈性體便迅速收縮并緊貼所需安裝部位。
2、絕緣可靠 所有硅橡膠都為進口，硅橡膠具有優良的絕緣性的高彈性，安裝后始終保持對電纜本體合適的徑向壓力，使內界面結合緊密，不會因電纜運行時的呼吸作用而產生電擊穿。應力控制部分與主絕緣復合為一體，有效地解決了電纜外屏蔽面處的電應力集中問題，確保絕緣可靠，運行安全。
3、安裝簡便 所有產品都已在工廠內制造成形。無須特別培訓，安裝操作簡單，且不用火，省時省力，全冷縮自動復位技術，安裝輕松不流汗，大大減少了由于操作不當造成的質量事故，而且解決了預制電纜附件收縮不緊或安不進去的現象。
4、運用廣泛 抗污穢、耐老化、憎水性好，具有優越的耐寒熱性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。且安裝時不用明火，特別適用于石油、化工、礦山、隧道等易燃易爆場所。
5、設備先進 采用進口設備，自動化程度高，性能可靠。 |

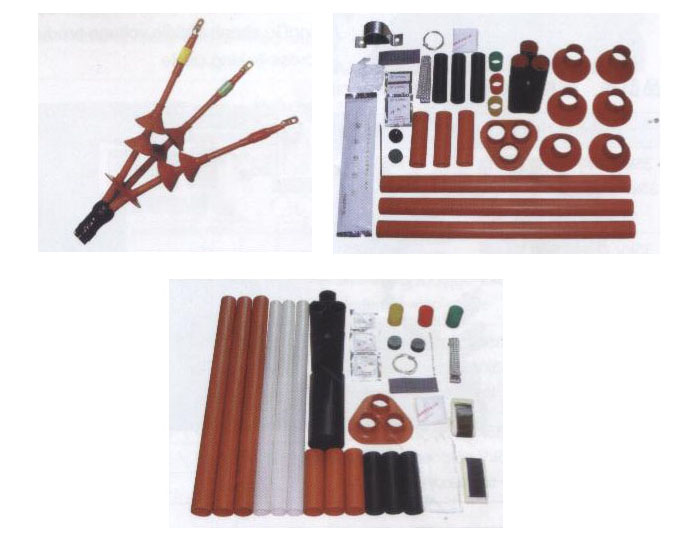

10kV 交聯電纜熱縮戶內、外終端電纜附件產品型號：
|
產品名稱 Name |
型號規格Type |
適用電纜截面Section |
|
10kV戶內交聯三芯終端
10kV indoor cross-linking
three-cores terminal
� |
NSY-10 / 3.1 |
25-50 |
|
NSY-10 / 3.2 |
70-120 |
|
NSY-10 / 3.3 |
150-240 |
|
NSY-10 / 3.4 |
300-500 |
|
10kV戶外交聯三芯終端
10kV outdoor cross-linking
three-cores terminal |
WSY-10 / 3.1 |
25-50 |
|
WSY-10 / 3.2 |
70-120 |
|
WSY-10 / 3.3 |
150-240 |
|
WSY-10 / 3.4 |
300-500 |
|
10kV戶內油浸三芯終端
10Kv indoor oil-dipped
three-cores terminal |
NSZ-10 / 3.1 |
25-50 |
|
NSZ-10 / 3.2 |
70-120 |
|
NSZ-10 / 3.3 |
150-240 |
|
10kV戶外油浸三芯終端
10Kv outdoor oil-dipped
three-cores terminal |
WSZ-10 / 3.1 |
25-50 |
|
WSZ-10 / 3.2 |
70-120 |
|
WSZ-10 / 3.3 |
150-240 |
10kV 交聯電纜熱縮戶內、外終端電纜附件產品技術指標
|
項目Item |
序號 |
試驗項目 Test item |
標準要求 stand requirement |
試驗結果 Result |
詳注 Note |
|
10kV戶內戶外終端
10kV
|
1 |
工頻電壓試驗(濕態) |
45kV，1min
不閃絡、不擊穿 |
45kV，1min，組合試樣各項均未閃絡和擊穿 |
符合要求 |
|
2 |
局部放電試驗 |
13kV下放電量不大于20pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
3 |
負荷循環試驗 |
導體加熱至(90-95℃,每一循環為8h，其中加熱5h，冷卻3h，共循環3次) |
按標準要求完成3次負荷循環試驗 |
由以下試驗評定 |
|
4 |
局部放電試驗 |
13kV下放電量不大于20pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
5 |
沖擊電壓試驗 |
105kV,正負極各10次不閃絡，不擊穿 |
105kV,正負極各10次(見附錄A)，組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
6 |
負極性直流電壓試驗 |
52kV,15Min,不閃絡不擊穿 |
52kV,15Min,組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
7 |
工頻電壓試驗 |
35kV，4h，不閃絡不擊穿 |
35kV，4h組合試樣各項均為閃絡和擊穿 |
符合要求 | |
|
