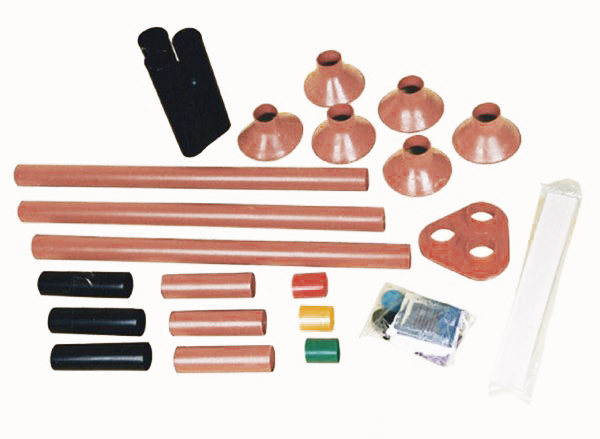

一、產品介紹
熱縮型中壓產品廣泛應用于8.7～15KV交聯電纜終端和中間連接的接續絕緣處理。具有體積小、重量輕、運行可靠、安裝方便等特點。根據用戶需要可進行多芯電纜、雙地線結構或特殊要求的產品設計。
二、產品示例
1、WSY-10/3.2表示10kV交聯電纜戶外熱縮終端，適用于截面為70~120mm2的三芯電纜；
2、JSZ-10/3.1表示10kV油浸紙絕緣電纜熱縮中間接頭，適用于截面為25~50mm2的三芯電纜。 |
10KV單芯戶內、外熱縮終端產品電性能指標 :
|
序號 |
試驗項目 |
試驗標準 |
試驗結果 |
結論 |
|
1 |
工頻耐壓1min |
45kv干態（戶內終端、中間連接
45kv濕態（戶外終端）不擊穿、不閃絡 |
未擊穿、未閃絡 |
通過 |
|
2 |
局部放電 |
13kv, ≦20PC |
13kv, ≦20PC |
通過 |
|
3 |
恒壓負荷循環 |
導體溫度950C,加熱5h,冷卻3h三個星期不擊穿、不閃絡 |
未擊穿、未閃絡 |
通過 |
|
4 |
雷電沖擊1.2/50US |
105kv正負極性各10次不擊穿、不閃絡 |
未擊穿、未閃絡 |
通過 |
|
5 |
直流耐壓負極性15min |
52kv,15min不擊穿、不閃絡 |
未擊穿、未閃絡 |
通過 |
|
6 |
工頻耐壓4h |
35kv,4h不擊穿、不閃絡 |
未擊穿、未閃絡 |
通過 |
10kV交聯聚乙烯熱縮電纜附件規格 :
|
適用電纜截面 |
戶外熱縮終端 |
戶內熱縮終端 |
中間熱縮連接 |
|
序號 |
截面（mm2） |
一芯 |
三芯 |
一芯 |
三芯 |
一芯 |
三芯 |
|
0 |
10~16 |
WSY-10/1.0 |
WSY-10/3.0 |
NSY-10/1.0 |
NSY-10/3.0 |
JSY-10/1.0 |
JSY-10/3.0 |
|
1 |
25~50 |
WSY-10/1.1 |
WSY-10/3.1 |
NSY-10/1.1 |
NSY-10/3.1 |
JSY-10/1.1 |
JSY-10/3.1 |
|
2 |
70~120 |
WSY-10/1.2 |
WSY-10/3.2 |
NSY-10/1.2 |
NSY-10/3.2 |
JSY-10/1.2 |
JSY-10/3.2 |
|
3 |
150~240 |
WSY-10/1.3 |
WSY-10/3.3 |
NSY-10/1.3 |
NSY-10/3.3 |
JSY-10/1.3 |
JSY-10/3.3 |
|
4 |
300~630 |
WSY-10/1.4 |
WSY-10/3.4 |
NSY-10/1.4 |
NSY-10/3.4 |
JSY-10/1.4 |
JSY-10/3.4 | |
|
