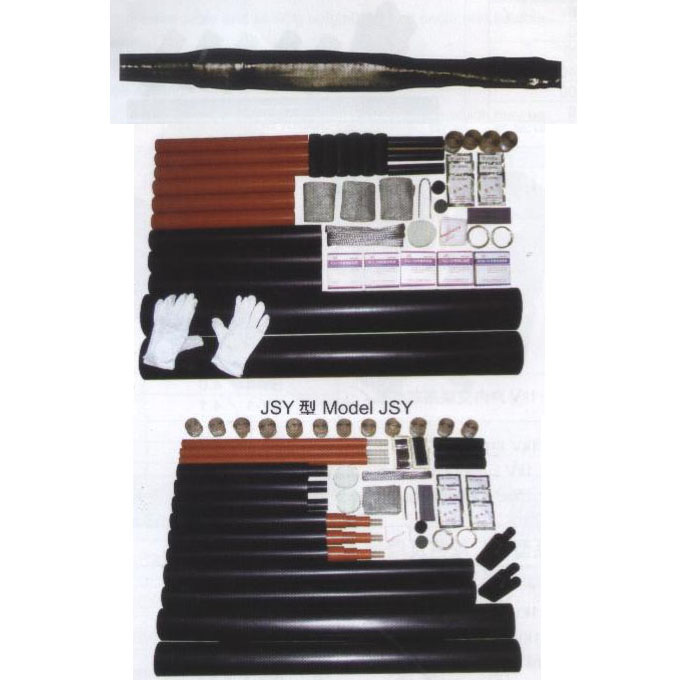

產品簡介
10kV單芯、三芯熱縮中間接頭熱縮產品廣泛用于6-15kV交聯電纜和油浸的中間連接，可分為單芯三芯中間接頭 |
10kV單芯、三芯熱縮中間接頭產品型號：
|
產品名稱 Name |
型號規格Type |
適用電纜截面Section |
|
10kV交聯單芯中間接頭 |
JSY-10 / 1.1 |
25-50 |
|
JSY-10 / 1.2 |
70-120 |
|
JSY-10 / 1.3 |
150-240 |
|
JSY-10 / 1.4 |
300-500 |
|
10kV交聯三芯中間接頭 |
JSY-10 / 3.1 |
25-50 |
|
JSY-10 / 3.2 |
70-120 |
|
JSY-10 / 3.3 |
150-240 |
|
JSY-10 / 3.4 |
300-500 |
10kV單芯、三芯熱縮中間接頭產品技術指標：
|
項目 |
序號 |
試驗項目 |
標準要求 |
試驗結果 |
詳注 |
|
35kV戶內戶外終端 |
1 |
工頻電壓試驗(濕態) |
45kV，1min不閃絡、不擊穿 |
45kV，1min，組合試樣各項均未閃絡和擊穿 |
符合要求 |
|
2 |
局部放電試驗 |
13kV下放電量不大于20pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
3 |
負荷循環試驗 |
導體加熱至(90-95℃,每一循環為8h，其中加熱5h，冷卻3h，共循環3次) |
按標準要求完成3次負荷循環試驗 |
由以下試驗評定 |
|
4 |
局部放電試驗 |
13kV下放電量不大于20pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
5 |
沖擊電壓試驗 |
105kV,正負極各10次不閃絡，不擊穿 |
105kV,正負極各10次(見附錄A)，組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
6 |
負極性直流電壓試驗 |
52kV,15Min,不閃絡不擊穿 |
52kV,15Min,組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
7 |
工頻電壓試驗 |
35kV，4h，不閃絡不擊穿 |
35kV，4h組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
8 |
外觀檢查 |
無裂紋和變形 |
未風裂紋和變形 |
符合要求 | |
|
