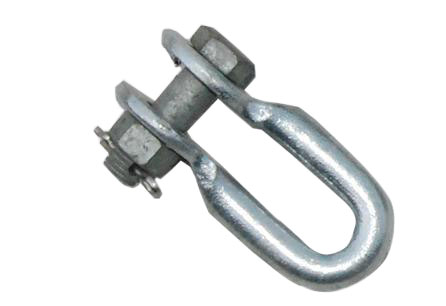

一、產品介紹
U型掛環適用于架空電力線路和變電所聯結絕緣子串或固定鋼絞線與桿塔。
二、產品特點
a、加工尺寸精確，高于額定機械負荷。
b、采用先進鍍鋅工藝，確保鋅層均勻、光滑，耐腐蝕性強。
c、安裝方便，維護簡單。
d、結構緊湊，美觀大方。
 |
U型掛件參數及型號：
|
型號 |
主要尺寸(mm) |
標稱破壞載荷(kN) |
重量(kg) |
|
C |
D |
M |
R |
H |
|
U-7 |
20 |
16 |
16 |
22 |
80 |
70 |
0.52 |
|
U-10 |
22 |
18 |
18 |
24 |
85 |
100 |
0.73 |
|
U-12 |
24 |
20 |
22 |
30 |
90 |
120 |
1.01 |
|
U-16 |
26 |
22 |
24 |
32 |
95 |
160 |
1.40 |
|
U-21 |
30 |
24 |
27 |
36 |
100 |
210 |
2.12 |
|
U-25 |
34 |
26 |
30 |
40 |
110 |
250 |
3.00 |
|
U-30 |
38 |
30 |
36 |
46 |
130 |
300 |
4.33 |
|
U-50 |
44 |
36 |
42 |
55 |
150 |
500 |
7.00 |
UL型掛件的參數及型號：
|
型號 |
主要尺寸(mm) |
標稱破壞載荷(kN) |
重量 (kg) |
|
C |
D |
M |
R |
H |
|
UL-12 |
34 |
16 |
20 |
25 |
81 |
70 |
|
|
UL-16 |
34 |
18 |
20 |
25 |
81 |
100 |
|
|
UL-20 |
34 |
20 |
22 |
30 |
90 |
120 |
|
|
UL-22 |
34 |
22 |
24 |
35 |
100 |
160 |
|
|
UL-26 |
34 |
26 |
27 |
40 |
110 |
210 |
|
|
UL-30 |
34 |
30 |
30 |
47 |
115 |
250 |
|
|
UL-34 |
36 |
34 |
30 |
53 |
120 |
320 | |
|
