一、產品介紹

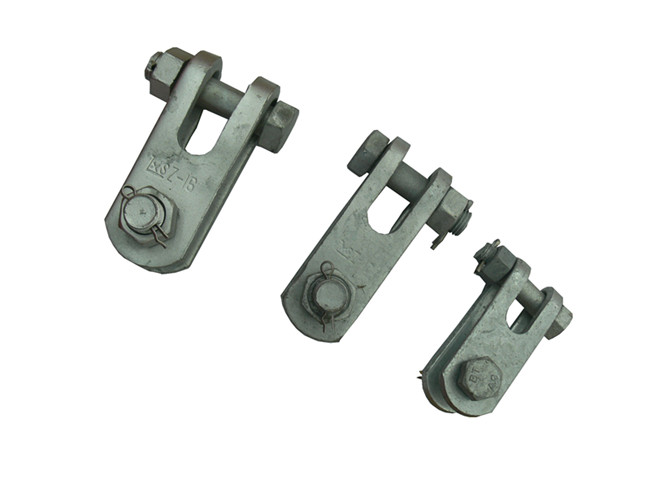

直角掛板主要用于架空電力線路或變電站，將導線、避雷線夾與絕緣子相連或將絕緣子、避雷線線夾與桿塔相連，按安裝條件的不同，分專用聯結金具指與絕緣子相連的球頭掛環和碗頭掛板。
二、產品特點
a、加工尺寸精確，高于額定機械負荷。
b、采用先進鍍鋅工藝，確保鋅層均勻、光滑，耐腐蝕性強。
c、安裝方便，維護簡單。
d、結構緊湊，美觀大方。 |
Z、ZS型直角掛板參數及型號：
Z型
|
型號 |
主要尺寸(mm) |
標稱破壞載荷(kN) |
重量 (kg) |
|
C1 |
C2 |
M |
H |
|
Z-7 |
18 |
18 |
16 |
80 |
70 |
0.56 |
|
Z-10 |
20 |
20 |
18 |
80 |
100 |
0.87 |
|
Z-12 |
24 |
24 |
22 |
100 |
120 |
1.16 |
|
Z-16 |
26 |
26 |
24 |
100 |
160 |
2.38 |
|
Z-21 |
30 |
30 |
27 |
120 |
200 |
3.80 |
|
Z-25 |
34 |
34 |
30 |
120 |
250 |
5.00 |
|
Z-32 |
38 |
38 |
36 |
120 |
300 |
5.80 |
|
Z-40 |
44 |
44 |
42 |
180 |
400 |
14.00 |
|
Z-50 |
44 |
44 |
42 |
120 |
500 |
8.60 |
|
Z-16G |
24 |
26 |
24 |
90 |
160 |
2.84 |
|
Z-21G |
24 |
26 |
24 |
90 |
210 |
3.60 |
|
Z-32G |
32 |
32 |
30 |
100 |
320 |
4.80 |
|
Z-42G |
36 |
38 |
36 |
110 |
420 |
5.20 |
|
Z-64G |
40 |
44 |
42 |
130 |
640 |
6.40 |
ZS型
|
型號 |
主要尺寸(mm) |
標稱破壞載荷(kN) |
重量 (kg) |
|
C |
B |
M |
Φ |
H |
|
ZS-7 |
18 |
16 |
16 |
20 |
80 |
70 |
0.58 |
|
ZS-665 |
20 |
16 |
16 |
20 |
65 |
70 |
0.65 |
|
ZS-10 |
20 |
18 |
18 |
20 |
80 |
100 |
0.90 |
|
ZS-12 |
— |
— |
— |
— |
— |
— |
— |
|
ZS-16 |
26 |
24 |
24 |
26 |
90 |
160 |
1.60 |
|
ZS-25 |
33 |
30 |
30 |
33 |
120 |
250 |
4.33 |
|
ZS-30 |
38 |
34 |
36 |
39 |
150 |
300 |
5.64 | |
|
