一、產品用途

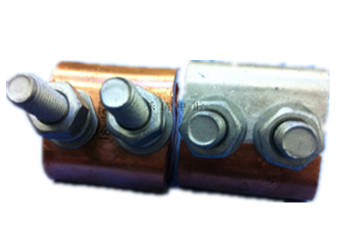

JBTL-Q銅鋁釬焊并溝線夾適用于架空線路中導線的非承力接續和分支，與絕緣配套使用起防護絕緣作用。
二、產品特點
a、選用抗氧化鋁合金材料。
b、齒形結構，接觸電阻小，接續可靠。
c、部件連體，安裝時不會掉件。
d、圓弧大面積抱緊，導線不易蠕變。 |
JBTL-Q銅鋁釬焊并溝線夾型號及參數：
|
型號 |
適用鋁線 |
適用銅線 |
主要尺寸(mm) |
|
A |
L |
R1 |
R2 |
M |
|
JBTL-10Q |
35-50 |
16-25 |
45 |
78 |
5.5 |
3.5 |
12 |
|
JBTL-11Q |
35-50 |
35-50 |
45 |
78 |
5.5 |
5.5 |
12 |
|
JBTL-21Q |
70-95 |
35-50 |
52 |
110 |
7.0 |
3.5 |
12 |
|
JBTL-22Q |
70-95 |
70-95 |
52 |
110 |
7.0 |
5.5 |
12 |
|
JBTL-31Q |
120-150 |
35-50 |
62 |
134 |
9.0 |
3.5 |
16 |
|
JBTL-32Q |
120-150 |
70-95 |
62 |
134 |
9.0 |
5.5 |
16 |
|
JBTL-33Q |
120-150 |
120-150 |
62 |
134 |
9.0 |
7.0 |
16 |
|
JBTL-41Q |
185-240 |
35-50 |
70 |
140 |
11.0 |
3.5 |
16 |
|
JBTL-42Q |
185-240 |
70-95 |
70 |
140 |
11.0 |
5.5 |
16 |
|
JBTL-43Q |
185-240 |
120-150 |
70 |
140 |
11.0 |
7.0 |
16 |
|
JBTL-44Q |
185-240 |
185-240 |
70 |
140 |
11.0 |
9.0 |
16 | |
|
