一、產品介紹

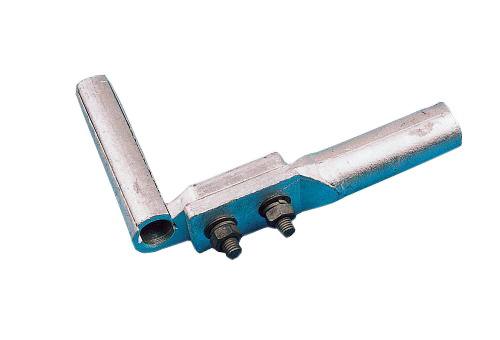

TY系列壓縮型T型線夾是一種用于將支導線連接到干導線上的Ｔ型線夾，包括：Ｔ形基體，其橫部開干線槽，其縱部開支線孔，干線槽內壁和支線孔內壁均設置金屬襯，且兩金屬襯連成一體，基體縱部的上表面螺接支導線壓緊螺釘；干線槽封蓋，其與干線槽插接，其上表面螺接干導線壓緊螺釘；Ｔ形上蓋，其與Ｔ形基體扣合。連接時只需進行緊固螺釘的簡單工作，操作省時省力；支導線與干導線通過壓緊螺釘與金屬襯緊密接觸，且接觸面積大，故連接安全可靠。
二、產品用途
T型線夾主要用于架空電路線路或變電所，在母線的干線上以“T”形方式引下電流分支。分螺栓型和壓縮型兩類，對于小截面導線也可用并溝線夾或鉗壓橢圓接續管所謂T型連接。
特點：
a、線夾材質與所包裹物（絞線）完全一致，從而保證較強的耐腐蝕性。
b、T型線夾的特殊設計，避免了螺栓、螺母、墊圈和其它部件在安裝或運行其間丟失或損壞的可能，運行中有很高的可靠性。
c、線夾的安裝質量受安裝工人人為因素的影響小，安裝質量一致性好，且安裝過程不會損傷導線。
d、線夾的安裝簡便快捷，無需任何工具，現場由一人便可迅速徒手完成安裝
握力：滿足25%的絞線計算拉斷力。
三、使用須知
a、跟進導線的型號選擇合適的T型連接條，不同規格的T型連接條之間不可替代。
b、T型線夾為一次性產品，在承受全張力后，不得反復使用。
c、本產品只適用于經過培訓的技術人員安裝。
d、T型線夾在安裝前，應將導線進行徹底打磨，去除氧化層，同時在導線表面涂抹專用的導電脂。
e、本產品為精密裝置，為確保正確安裝，應儲存于包裝箱內，防止搬運過程中受到沖撞或重壓，以避免預絞絲變形。
f、在帶電線路或附近工作時，必須特別注意，防止電擊事故。
g、建議母線與引下線之間通過跳線連接實現電氣性能，T型連接條只承受張力。 |
TY系列壓縮型T型線夾參數及型號：
|
型號 |
適用導線型號 |
主要尺寸(mm) |
重量(kg) |
|
D1 |
R |
D2 |
D2 |
L1 |
L2 |
|
TY-35/6 |
LGJ-35/6 |
18 |
4.8 |
18 |
9.7 |
80 |
60 |
0.29 |
|
TY-50/8 |
LGJ-50/8 |
18 |
5.5 |
18 |
11.0 |
80 |
60 |
0.27 |
|
TY-70/10 |
LGJ-70/10 |
22 |
6.5 |
22 |
13.0 |
100 |
70 |
0.36 |
|
TY-95/15~20 |
LGJ-95/15~20 |
26 |
7.5 |
26 |
15.0 |
125 |
80 |
0.53 |
|
TY-120/7 |
LGJ-120/7 |
26 |
8.0 |
26 |
17.2 |
125 |
80 |
057. |
|
TY-120/20~25 |
LGJ-120/20~25 |
26 |
8.6 |
0.54 |
|
TY-150/8~20 |
LGJ-150/8~20 |
30 |
9.1 |
30 |
18.2 |
135 |
90 |
0371 |
|
TY-150/25~35 |
LGJ-150/25~35 |
30 |
9.5 |
30 |
19.0 |
0.69 |
|
TY-185/10~30 |
LGJ-185/10~30 |
32 |
10.3 |
32 |
20.5 |
135 |
90 |
0.74 |
|
TY-185/40 |
LGJ-185/40 |
34 |
10.8 |
34 |
21.5 |
0.80 |
|
TY-240/30~40 |
LGJ-240/30~40 |
36 |
11.5 |
36 |
23.0 |
145 |
00 |
0.92 |
|
TY-240/55 |
LGJ-240/55 |
36 |
12.0 |
36 |
24.0 |
0.89 |
|
TY-300/15~20 |
LGJ-300/15~20 |
40 |
12.5 |
40 |
25.5 |
155 |
100 |
1.52 |
|
TY-300/25~40 |
LGJ-300/25~40 |
40 |
12.8 |
1.49 |
|
TY-300/50 |
LGJ-300/50 |
40 |
13.0 |
1.47 |
|
TY-300/70 |
LGJ-300/70 |
42 |
13.5 |
40 |
27.0 |
1.46 |
|
TY-400/20~35 |
LGJ-400/20~35 |
45 |
14.5 |
45 |
29.5 |
165 |
120 |
1.76 |
|
TY-400/50 |
LGJ-400/50 |
45 |
14.8 |
1.71 |
|
TY-400/65 |
LGJ-400/65 |
48 |
14.8 |
1.95 |
|
TY-400/95 |
LGJ-400/95 |
48 |
15.5 |
45 |
31.0 |
1.87 |
|
TY-500/35~45 |
LGJ-500/35~45 |
52 |
15.8 |
52 |
32.5 |
175 |
130 |
|
|
TY-500/65 |
LGJ-500/65 |
52 |
16.3 |
|
|
TY-630/45 |
LGJ-630/45 |
60 |
17.8 |
60 |
36 |
185 |
150 |
|
|
TY-630/55~80 |
LGJ-630/55~80 |
60 |
18.3 | |
|
