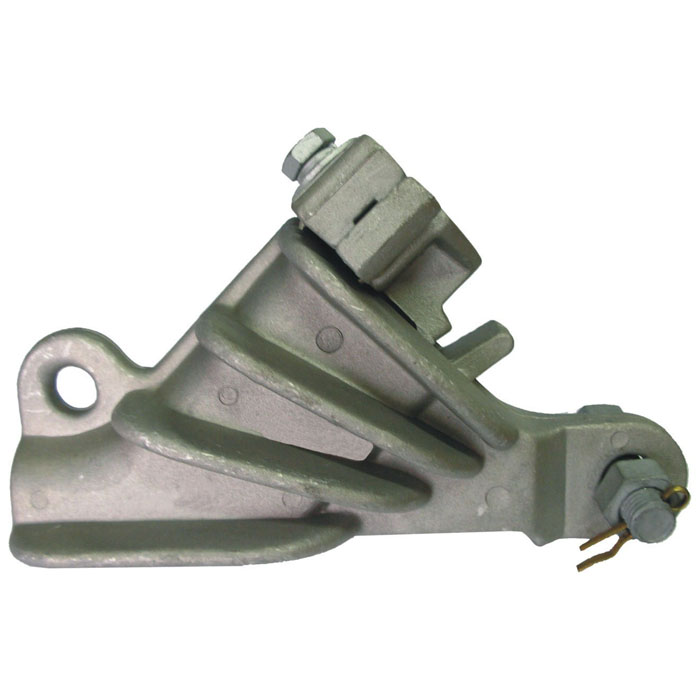

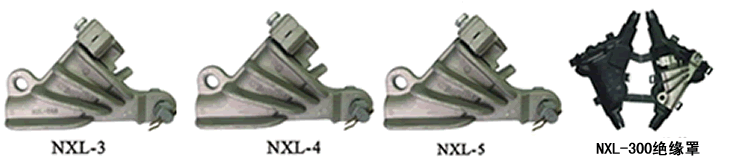

NEK、NXL系列楔型耐張線夾（等同型號WKH、NXLJ）
型號規格及技術參數：
|
單耳型號 |
雙耳型號 |
適用導線外徑(mm) |
適用導線標稱截面(mm2) |
聚乙烯絕緣罩 |
硅橡膠絕緣罩 |
|
架空絕緣導線(JKLY剝皮) |
1KV架空絕緣導線(JKLY不剝皮) |
鋼芯鋁絞線(LGJ或絕緣鋼芯鋁絞線(JKLGYJ)剝皮 |
|
NEK-1 |
NEKS-1 |
Φ7.0~11.6 |
35~70 |
25~50 |
35/6、50/8、70/10 |
NEKZ-1 |
|
|
NEK-2 |
NEKS-2 |
Φ12.5~15.5 |
95~150 |
70~95 |
95/15、120/7 |
NEKZ-2 |
|
|
NEK-3 |
NEKS-3 |
Φ16.0~19.0 |
185~300 |
120~150 |
150/8、185/10 |
NEKZ-3 |
|
|
NXL-1 |
NXLS-1 |
Φ7.0~11.6 |
35~95 |
25~50 |
35/6、50/8、70/10 |
NXLZ-1 |
|
|
NXL-2 |
NXLS-2 |
Φ12.5~15.5 |
95~150 |
70~95 |
95/15、120/7 |
NXLZ-2 |
NXLZ-2J |
|
NXL-3 |
NXLS-3 |
Φ16.0~19.0 |
185~240 |
120~150 |
150/8、185/10 |
NXLZ-3 |
NXLZ-3J |
|
NXL-4 |
NXLS-4 |
Φ19.6~22.8 |
300 |
185~240 |
|
NXLZ-4 |
|
注：
1、如果訂購帶絕緣罩的產品，請在型號后加Z，如“NXL-3Z”或帶硅橡膠絕緣的產品,如“NXL-3ZJ”;
2、如果獨購買絕緣罩請按選型表選擇，如“NXLZ-3”或硅橡膠罩絕緣罩如“NXLZ-3J”。
