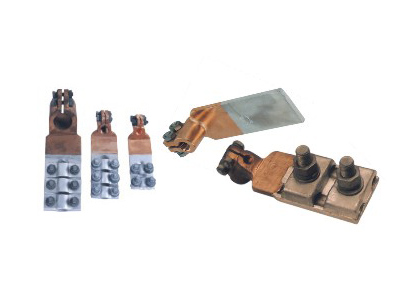

一、產品用途
抱桿線夾使用于電力變壓器、柱上開關、真空斷路器、高壓電氣的圓棒接線樁頭于導線、母排、端子的連接
二、產品特點
抱桿線夾抱桿端采用螺套加側開縫設計原理,線夾安裝在設備導電桿上后,在擰緊開縫兩側螺絲,具有電氣接觸面積大,接觸緊密牢固等優點,另一側分別采用壓板、平板、圓管等不同方式,與母排、導線、接線端子連接,適用范圍廣. |
SBG系列銅鋁抱桿線夾參數及型號
SBG壓板式銅鋁抱桿線夾
|
型號 |
適用導線截面(mm2) |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-M12B |
35~120 |
12 |
22 |
40 |
7 |
50 |
|
SBG-M14B |
50~150 |
14 |
26 |
42 |
7 |
50 |
|
SBG-M16B |
50~150 |
16 |
26 |
42 |
7 |
50 |
|
SBG-M18B |
95~240 |
18 |
30 |
44 |
8 |
60 |
|
SBG-M20B |
95~240 |
20 |
30 |
44 |
8 |
60 |
|
SBG-M22B |
150~400 |
22 |
36 |
45 |
9 |
70 |
|
SBG-M24B |
150~400 |
24 |
36 |
45 |
9 |
70 |
注：適用于園棒接線樁頭，與鋁導線的連接。
SBG-P平板式銅抱桿線夾
|
型號 |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-P-M12D |
12 |
22 |
40 |
7 |
40 |
|
SBG-P-M14D |
14 |
26 |
42 |
7 |
40 |
|
SBG-P-M16D |
16 |
26 |
42 |
7 |
40 |
|
SBG-P-M18D |
18 |
30 |
44 |
8 |
42 |
|
SBG-P-M20D |
20 |
30 |
44 |
8 |
42 |
注：適用于園棒接線樁頭，與鋁導線的連接
SBG-S銅鋁雙導線抱桿線夾
|
型號 |
適用導線截面(mm2) |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-S-M12B |
120~150 |
12 |
22 |
40 |
14 |
63 |
|
SBG-S-M14B |
120~150 |
14 |
26 |
42 |
14 |
63 |
|
SBG-S-M16B |
120~150 |
16 |
26 |
42 |
14 |
63 |
|
SBG-S-M18B |
120~150 |
18 |
30 |
44 |
14 |
63 |
|
SBG-S-M20B |
120~150 |
20 |
30 |
44 |
14 |
63 |
注：適用于園棒接線樁頭，與鋁導線的連接 |
|
