一、產品用途
抱桿線夾適用于電力變壓器柱上開關,真空斷路器,高壓電氣的圓棒接線柱頭與異線母排,端子的連接,當a=0°時為A型a=30°時為B型,a=90°時為D型。
二、結構特點
抱桿線夾抱桿端采用螺套加側開逢設計原理,線夾安裝在設備電桿上后,再擰緊開逢兩側螺絲,具有電氣接觸面積大,接觸緊密牢固等優點,另一側分別采用壓板、平板、圓管等不同方式與母排,導線,接線端子連接,適用范圍廣。 |

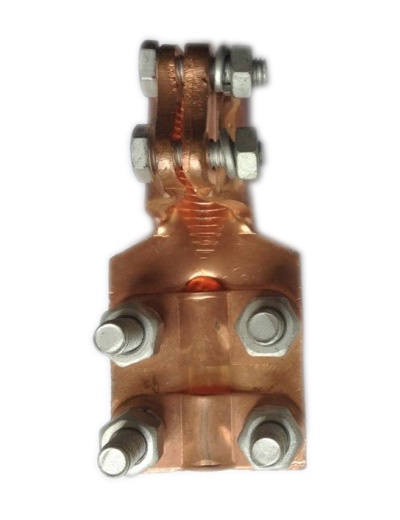

壓板式銅抱桿線夾(連接銅導線)型號參數:
|
型號 |
適用導線截面mm2 |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBT-M12A(B、D) |
35-95 |
12 |
22 |
40 |
7 |
50 |
|
SBT-M14A(B、D) |
50-150 |
14 |
26 |
42 |
7 |
50 |
|
SBT-M16A(B、D) |
50-150 |
16 |
26 |
42 |
7 |
50 |
|
SBT-M18A(B、D) |
95-240 |
18 |
30 |
44 |
8 |
60 |
|
SBT-M20A(B、D) |
95-240 |
20 |
30 |
44 |
8 |
60 |
|
SBT-M22A(B、D) |
185-300 |
22 |
36 |
46 |
9 |
70 |
|
SBT-M24A(B、D) |
185-300 |
24 |
36 |
46 |
9 |
70 | |
|
