一、簡單介紹

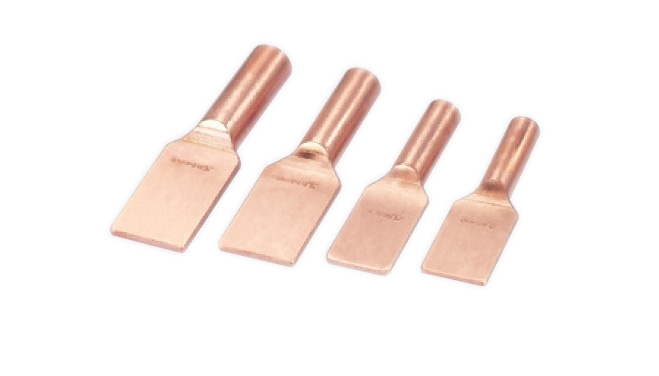

SYT壓縮型銅設備線夾適用于變電所母線引下線與電氣設備(如變壓器、斷路器、隔離開關、穿墻套管等)的出線端子接續,.設備線夾從材質上分為鋁設備線夾、銅設備線夾和銅鋁過渡設備線夾.
二、結構說明
SYT壓縮型銅設備線夾適用于變電所母線引下線與電氣設備（如變壓器、斷路器、隔離開關、穿墻套管等）的出線端子接續,.設備線夾從材質上分為鋁設備線夾、銅設備線夾和銅鋁過渡設備線夾.根據安裝方法和結構形式的不同,設備線夾分為螺栓型、壓縮型兩種.每種形式的線夾又與安裝電氣設備端子所形成的角的不同分為0度、30度、45度、90度四種. |
壓縮型銅設備線夾型號參數：
|
型號 |
主要尺寸（mm） |
|
D |
A |
L |
L1 |
L2 |
|
SYT-95 |
20 |
40 |
150 |
60 |
70 |
|
SYT-120 |
22 |
40 |
160 |
65 |
70 |
|
SYT-150 |
25 |
50 |
170 |
70 |
75 |
|
SYT-185 |
27 |
50 |
180 |
75 |
80 |
|
SYT-240 |
30 |
50 |
190 |
80 |
85 |
|
SYT-300 |
32 |
60 |
210 |
90 |
90 |
|
SYT-400 |
36 |
60 |
220 |
90 |
100 |
|
SYT-500 |
40 |
80 |
230 |
100 |
100 |
|
SYT-630 |
45 |
80 |
235 |
110 |
100 |
|
SYT-800 |
50 |
100 |
270 |
110 |
120 | |
|
