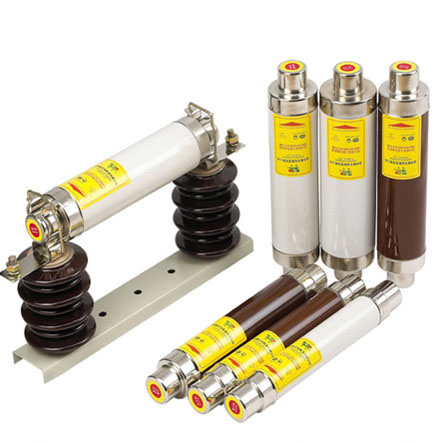

XRNT1高壓熔斷器變壓器保護(hù)用參數(shù):
|
型號(hào) |
額定電壓(KV) |
熔體額定電流(A) |
熔管尺寸φ×C(mm) |
備注 |
|
XRNT1 |
SDL.J |
7.2 |
6.3 10 16 20 25 31.5 40 50 |
φ51×292 |
丁字帽 |
|
XRNT |
SFL.J |
7.2 |
63 71 75 80 100 125 |
φ76×292 |
丁字帽 |
|
XRNT1 |
SXL.J |
7.2 |
160 200 250 315 |
φ88×292 |
丁字帽 |
|
XRNT1 |
SFM.J |
7.2 |
100 200 125 160 |
φ76×442 |
丁字帽 |
|
XRNT1 |
SDL.J |
12 |
6.3 10 12.5 16 20 25 31.5 40 |
φ51×292 |
丁字帽 |
|
XRNT1 |
SFL.J |
12 |
50 63 71 75 80 100 125 |
φ76×292 |
丁字帽 |
|
XRNT1 |
SXL.J |
12 |
160 200 250 315 |
φ88×292 |
丁字帽 |
|
XRNT1 |
SDM.J |
12 |
6.3 10 16 20 25 31.5 40 |
φ51×442 |
丁字帽 |
|
XRNT1 |
SFM.J |
12 |
50 63 80 100 125 |
φ76×442 |
丁字帽 |
|
XRNT1 |
SXM.J |
12 |
160 200 |
φ88×442 |
丁字帽 |
|
XRNT1 |
SDM.J |
24 |
6.3-31.5 |
φ51×442 |
丁字帽 |
|
XRNT1 |
SFM.J |
24 |
40-125 |
φ76×442 |
丁字帽 |
|
XRNT1 |
SDQ.J |
40.5 |
2 3.15 6.3 10 16 |
φ51×537 |
丁字帽 |
|
XRNT1 |
SFQ.J |
40.5 |
20 31.5 40 |
φ76×537 |
丁字帽 |
|
XRNT1 |
SXQ.J |
40.5 |
50 63 |
φ88×537 |
丁字帽 |
|
XRNT1 |
SKY.J |
40.5 |
50 63 |
φ76×650 |
平帽 |
1、10KV最大短路開斷電流(開斷能力)50KA（I1）；40.5KV最大短路開斷電流31.5KA（I2)
2、最小開斷電流：
熔斷器額定電流的4位（100A以下）含100A （I3）
熔斷器額定電流的7位（125A以上）含125A （I3）
