一、產品特性

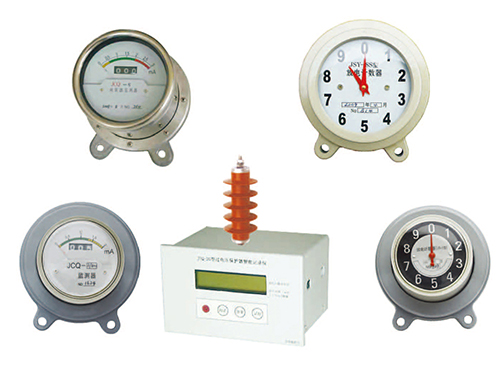

JSYF9放電計數器為單指針十位數循環計,具備有計數進位功能，可連續計數指示；數10次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用。
二、使用條件
1． 海拔高度不超過2000米；
2． 環境溫度為：－40℃～+50℃；
3． 不適用于嚴重腐蝕金屬和絕緣件的氣體環境和嚴重污穢、劇烈振動的地方。
三、技術參數
1.產品型號 JSYF9 5/400
JSYF9-S 5/400 JSYF9 10/600
JSYF9-S 10/600 JSYF9-SD
2.性能指標
(1)適用電力系統額定電壓范圍（有效值） 10～110KV 10～220KV 35～220KV
(2)標稱放電電流8/20uS（峰值） 5KA 10KA 10KA
(3)下限動作電流8/20uS（峰值） 50A 50A 50A
(4)標稱放電電流下殘壓（峰值） ≤1.1KV ≤1.5KV ≤1.5KV
(5)方波電流耐受能力2000uS（峰值） 400A 600A 600A
(6)大電流沖擊耐受能力4/10uS（峰值） 65KA 100KA 100KA
(7)計數器指示范圍 ——— ——— 0～100位數自動循環不清零
(8)報警指示下限 ——— ——— ≥2毫安
(9)產品重量 1.1kg 1.1kg 1.3kg |
