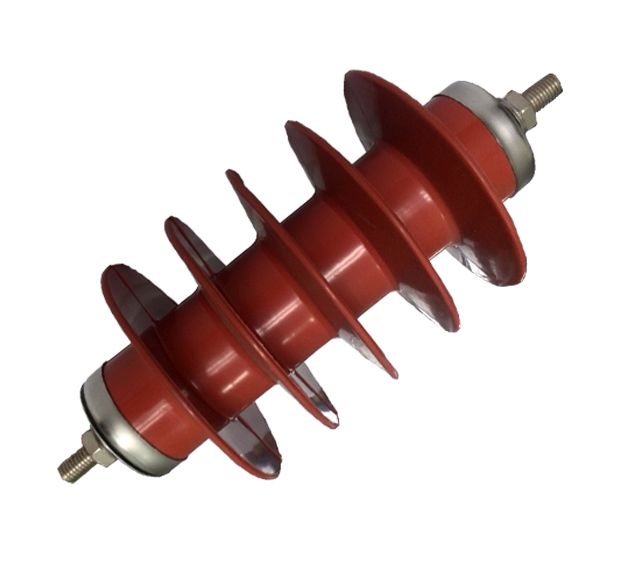

一、產品概述
用于保護發電廠、變電站的交流電器設備免受大氣過電壓的損壞。
金屬氧化避雷器是國際上90年代的高科技產品。其采用了非線性伏-安特性十分優異的氧氣鋅電阻片，故而避雷器的徒坡，雷電波，操作波下的保護特性均比傳統的碳化硅避雷器有了極大的改善。
復合外套金屬氧化鋅避雷器是國際90年代的高科技產品。采用整體硅橡膠模壓成型，密封性能好，防爆性能優異，耐污穢免清洗，并能減少霧天濕閃發生，耐電蝕抗老化，體積小重量輕，耐碰撞，便于安裝和維護。是瓷套避雷器的更新換代產品。
二、技術標準
產品生產執行的標準為GB11032-2000（eqv IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》。
三、使用環境
1.環境溫度為—40℃~+40℃；
2.海拔高度不超過2000m；
3.電源頻率為48Hz~62Hz；
4.最大風速不超過35m/s；
5.地震裂度7度及以下地區。長期施加的電壓不超過其最高持續運行電壓。
四、產品特點
1.體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用；
2.特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
3.爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護；
4.獨特配方的氧化鋅電阻片，高容量，低泄露；
5.實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。 |
型號參數：
|
避雷器型號 |
使用場所 |
電壓等級(KV) |
避雷器額定電壓（KV）
有效值
(KV) |
無間隙避雷器 |
殘壓峰值（KV）（不大于） |
|
避雷器持續運行電壓（KV）有效值 |
直流lmA參考電壓（KV） |
0.75倍直流lmA電壓下最大泄漏 |
最大電導電流（μA） |
30/60操作沖擊電流下8/20 |
1/4陡坡沖擊電流 |
|
HY5WZ-3.8/13.5 |
電站型 |
3 |
3.8 |
2.0 |
7.2 |
50 |
13.5 |
11.5 |
15.5 |
|
HY5WZ-5/13.5 |
5 |
4.0 |
7.2 |
50 |
|
HY5WZ-7.6/27 |
6 |
7.6 |
4.0 |
14.4 |
50 |
27.0 |
23.0 |
31.0 |
|
HY5WZ-10/27 |
10 |
8.0 |
14.4 |
50 |
|
HY5WZ-12.7/45 |
10 |
12.7 |
6.6 |
24 |
50 |
45.0 |
38.3 |
51.8 |
|
HY5WZ-17/45 |
17 |
13.6 |
24 |
50 |
|
HY5WZ-51/134 |
35 |
51 |
40.8 |
73 |
50 |
134 |
114 |
154 |
|
HY5WZ-42/134 |
42 |
23.4 |
73 |
50 |
|
HY5WZ-84/221 |
66 |
84 |
67.2 |
121 |
50 |
221 |
188 |
254 |
|
HY5WZ-90/235 |
90 |
72.5 |
130 |
50 |
235 |
201 |
270 |
|
HY5WZ-84/221 |
84 |
67.2 |
121 |
50 |
221 |
188 |
248 |
|
HY5WZ-90/235 |
90 |
72.5 |
130 |
50 |
235 |
201 |
264 |
|
HY5WZ-100/260 |
110 |
100 |
78 |
145 |
50 |
260 |
221 |
299 |
|
HY5WZ-102/266 |
102 |
79.6 |
148 |
50 |
266 |
226 |
305 |
|
HY5WZ-108/281 |
108 |
84 |
157 |
50 |
281 |
239 |
323 |
|
HY10WZ-100/260 |
100 |
78 |
145 |
50 |
260 |
221 |
291 |
|
HY10WZ-102/266 |
102 |
79.6 |
148 |
50 |
266 |
226 |
297 |
|
HY10WZ-108/281 |
108 |
84 |
157 |
50 |
281 |
239 |
315 |
|
HY10WZ-192/500 |
220 |
192 |
150 |
280 |
50 |
500 |
426 |
-- |
|
HY10WZ-200/520 |
200 |
156 |
290 |
50 |
520 |
442 |
560 |
|
HY10WZ-204/523 |
204 |
159 |
296 |
50 |
532 |
452 |
582 |
|
HY10WZ-216/562 |
216 |
168.5 |
314 |
50 |
560 |
478 |
594 | |
|
