一、產品概述
用于保護相應電壓等級的變壓器中性點免受大氣過電壓和操作過電壓的損壞。
二、產品特點
1、體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用；
2、特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
3、爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護；
4、獨特配方的氧化鋅電阻片，高容量。低泄露；
5、實配直流參考電壓、方波流通容量和大電流耐受能力都高于國家標準。
三、使用環境
（1）、電源頻率為48HZ-62HZ；
（2）、環境溫度—40℃~+40℃；
（3）、最大風速不超過35m/S；
（4）、海拔高度不超過2000m；
（5）、地震烈度不超過8度；
（6）、覆冰厚度不大于10mm。 |

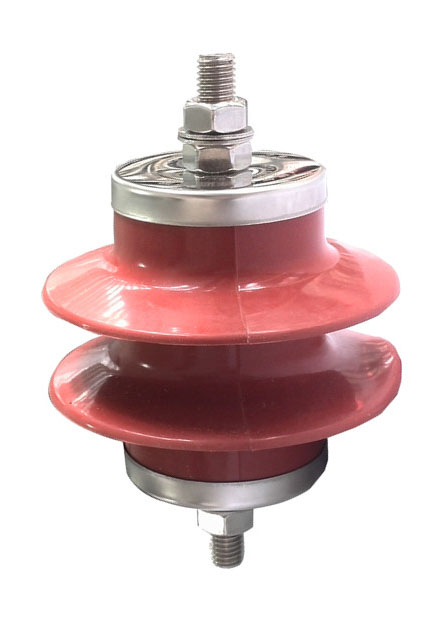

HY1.5W-10.5/23、HY1.5W-12/26系列中性點型避雷器 產品參數：
|
避雷器型號 |
使用場所 |
電壓等級(KV) |
避雷器額定電壓（KV）
有效值
(KV) |
無間隙避雷器 |
殘壓峰值（KV）（不大于） |
|
避雷器持續運行電壓（KV）有效值 |
直流lmA參考電壓（KV） |
0.75倍直流lmA電壓下最大泄漏 |
最大電導電流（μA） |
30/60操作沖擊電流下8/20 |
1/4陡坡沖擊電流 |
|
HY1.5W-2.4/6 |
中性點型 |
3 |
2.4 |
1.9 |
3.4 |
50 |
6.0 |
5.0 |
- |
|
HY1.5W-4.8/12 |
6 |
4.8 |
3.8 |
6.8 |
50 |
12.0 |
10.0 |
- |
|
HY1.5W-8/19 |
10 |
8 |
6.4 |
11.4 |
50 |
19 |
15.9 |
- |
|
HY1.5W-10.5/23 |
10.5 |
8.4 |
14.9 |
50 |
23 |
19.2 |
- |
|
HY1.5W-12/26 |
12 |
9.6 |
17 |
50 |
26 |
21.6 |
- |
|
HY1.5W-13.7/29.2 |
13.7 |
11 |
19.5 |
50 |
29.2 |
24.3 |
- |
|
HY1.5W-15.2/31.7 |
15.2 |
12.2 |
21.6 |
50 |
31.7 |
26.4 |
- |
|
HY1.5W-30/80 |
35 |
30 |
24 |
44 |
50 |
80 |
67.5 |
- |
|
HY1.5W-72/186 |
110 |
72 |
58 |
103 |
50 |
186 |
174 |
- |
|
HY1.5W-144/320 |
220 |
144 |
116 |
205 |
50 |
320 |
299 |
- | |
|
