一、產品概述
隨著高壓真空斷路器的日益廣泛使用，其強開斷能力引發各類操作過電壓，對電壓設備的保護提出了新的課題。由于我國中壓電網（3~66KV）的一些特殊性，常規中壓避雷器對這類過電壓不敏感，起不到保護作用，組合式過電壓保護器（又稱組合式避雷器）正是為了解決這一難題的新產品。
該產品采用四星型接法(俗稱三叉戟式接法)，設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有質的提高，真正起到了對高壓真空斷路器操作過電壓的有效限制。
二、使用條件
環境溫度:不高于±40℃；不低于-40℃；；
地震烈度：7度及以下；
海拔高度：不超過2000m；
最大風速：35m/s；
電源頻率：50±2Hz；60±2Hz；
免清掃條件：中等污穢及以下地區；
對無間隙產品：長期施加的工頻電壓不得超過保護器持續運行電壓；
對有間隙產品：安裝點短時工頻電壓升高不得超過保護額定電壓；
長期使用于以下異常條件，保護器需特別制作，訂貨時需說明：
溫度或海拔超標（高原、熱帶、寒帶、全封閉柜用、靠近電爐等）；
使用環境嚴重潮氣或腐蝕性氣體雜質（水上、鹽場、化工場等）；
強紫外線輻射（高原、強日照干旱地區等）；
特重污穢地區（礦山工作面、建筑工地工作面等）。 |

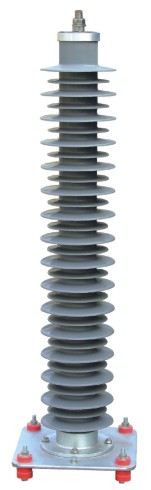

HY10CX-90/260、HY10CX-90/280線路型避雷器產品參數：
|
避雷器型號 |
使用場所 |
電壓等級(KV) |
避雷器額定電壓（KV）
有效值
(KV) |
有間隙避雷器 |
殘壓峰值（KV）（不大于） |
|
工頻放電電壓（KV）有效值不小于 |
1.2/50沖擊放電電壓（KV） |
8/20雷電沖擊電流下 |
最大電導電流（μA） |
30/60操作沖擊電流下8/20 |
1/4陡坡沖擊電流 |
|
HY5CX-42/120 |
線路型 |
35 |
42 |
80 |
120 |
20 |
120 |
100 |
138 |
|
HY5CX-42/150 |
42 |
80 |
150 |
20 |
150 |
128 |
169 |
|
HY5CX-75/218 |
66 |
75 |
117 |
218 |
20 |
218 |
- |
246 |
|
HY5CX-90/260 |
110 |
90 |
170 |
260 |
20 |
260 |
- |
292 |
|
HY10CX-90/260 |
90 |
170 |
290 |
20 |
260 |
- |
292 |
|
HY10CX-90/280 |
90 |
170 |
280 |
20 |
280 |
- |
314 |
|
HY10CX-102/296 |
102 |
170 |
296 |
20 |
296 |
- |
332 | |
|
