一、產品概述

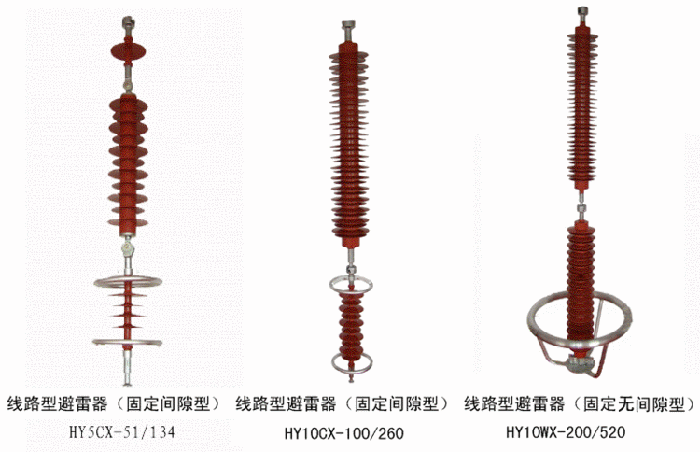

6~220KV交流輸變電線路用懸掛式有機復合外套氧化鋅避雷器并聯連接于絕緣子（串）兩端，是為了限制線路雷電過電壓，提高線路耐雷水平，降低系統因雷擊故障引起的跳閘率專門設計的一種懸掛安裝于輸變電桿塔上的新型避雷器。
二、結構特點
1、設計合理，結構新穎，技術性能可靠，外形小巧、重量輕，安裝靈活，抗拉強度高，耐碰撞，運輸無破損。
2、引用硅橡膠外套氧化物避雷器的優點，整體一次成型，具有良好的密封、耐污、防爆、防潮性能，介電強度高、散熱性能好、具有較大的過電能量吸收能力。
三、使用條件
1、海拔高度不大于2000米
2、環境溫度：-40℃~+40℃
3、最大風速不超過去時35m/s
4、電源頻率：48Hz~62Hz
5、避雷器允許擺動，根據塔形，考慮懸掛方式
四、最適宜條件
1、耐雷水平較低，雷擊跳閘率偏高的輸電線路
2、干旱、少雨的丘陵、山區等地區，不宜維護的地區
3、接地電阻較高的標塔及地區
4、較大跨距的過江桿塔
5、操作過電壓較高，需要對在進入變電站前經行限制場合 |
HY10WX系列110KV線路型避雷器技術參數：
|
型號 |
系統額定電壓 |
避雷器額定耐壓 kV
(r.m.s) |
持續運行電壓 |
直流參考電壓
≮kv |
陡坡沖擊電流下殘壓 |
雷電沖擊電流下殘壓
≯kv |
操作沖擊電流下殘壓 |
方波通流容量2ms
A |
大電流沖耐受
kA |
|
HY10WX-108/281 |
110
|
108 |
84 |
157 |
314 |
281 |
239 |
600 |
100 |
|
HY10WX-108/309 |
108 |
84 |
173 |
348 |
— |
263 |
600 |
100 |
|
HY10WX-100/260 |
100 |
78 |
145 |
291 |
260 |
211 |
600 |
100 |
|
HY10WX-102/265 |
102 |
81.6 |
152 |
297 |
265 |
225 |
600 |
100 |
|
HY10WX-114/300 |
114 |
91.2 |
165 |
336 |
300 |
255 |
600 |
100 |
|
HY10WX-120/320 |
120 |
96 |
174 |
358 |
320 |
272 |
600 |
100 |
|
HY10WX-126/328 |
126 |
100.8 |
183 |
367 |
328 |
279 |
600 |
100 | |
|
