一、產品概述：

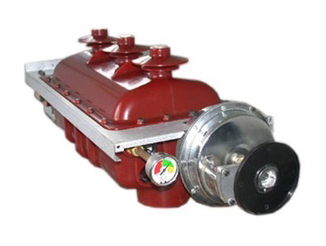

FLRN48-12D FLN48-12DSF6六氟化硫負荷開關是三功位 SF6氣體絕緣負荷開關, 適用于 XGN15-12型SF6 環網柜或DFW10 型電纜分支箱,具有較高的經濟性、安全性、可靠性、且結構簡單、操作靈活、聯鎖可靠、安裝方便等特點。
二、正常使用環境：
a)環境溫度最高溫度： +40℃ 最低溫度：-40℃ 環境濕度： 日平均相對濕度：≤95% 月平均相對濕度：≤90% 日平均蒸氣壓：≤2.2×10-3Mpa 月平均蒸氣壓： ≤1.8×10-3MPa 年泄漏率≤0.05% b) 海拔高度：≤2000m； c) 地震烈度不超過 8 度； d) 使用場所無滴水、無結霜、無結露、無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈震動。 若有特殊要求，請用戶和我公司聯系！
三、產品符合標準：
本產品符合 GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990 等標準，并已通過了全部型式試驗。
四、結構和原理：
FLRN48-12D FLN48-12DSF6六氟化硫負荷開關關主回路及接地回路均密封在由環氧樹脂采用 ATG 工藝澆注制成的絕緣殼體中、具有絕緣性能好、抗污穢環境等優點。絕緣殼體由上下兩絕緣罩拼合而成，內部充有相對壓力為 0.4bar的 SF6氣體，下絕緣罩采取局部較薄壁厚的防爆措施，從而確保萬一事故情況下， 過壓的 SF6氣體沖破安全防爆膜后壓力下降，氣體直接噴向柜后部，保證人身安全。
FLRN48-12D FLN48-12DSF6六氟化硫負荷開關采用滅弧柵滅弧結構，具有滅弧迅速、可靠等特點。 FLN48-12D系列負荷開關分為 FLN48-12D（K型為單彈簧操作機構）和 FLN48-12D（A 型為雙彈簧操作機構）兩種，FLN48-12D型可組合成負荷開關 + 熔斷器組合電器并具有控制和保護功能。
FLN48-12D型負荷開關具有可視斷口觀察窗，能明確看到觸頭的分合狀態，是本開關獨具的優勢所在。 |
|
|
