一、產品概述

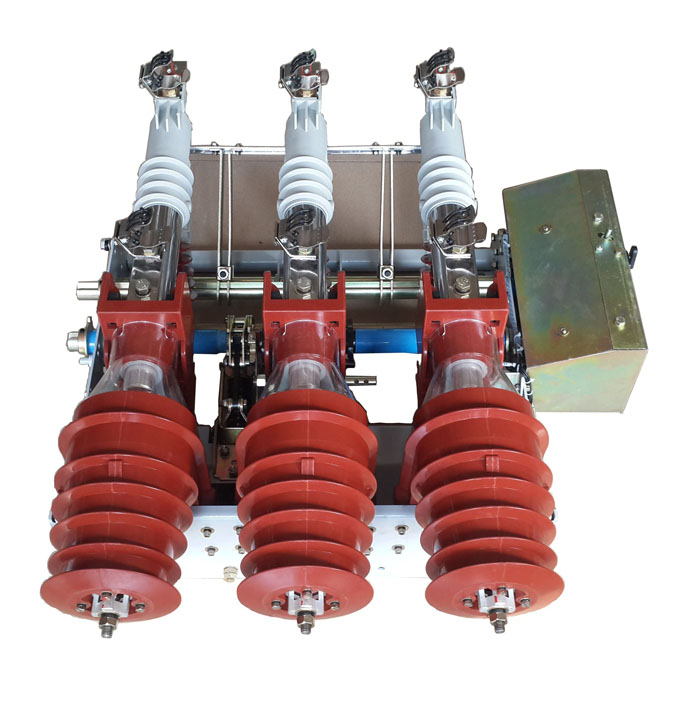

1.FKRN11-12D/FKN11-12D/FKN11-12壓氣式負荷開關-熔斷器組合電器，是我公司針對城網改造，選取壓氣式負荷開關的突出優點，及結構簡單、參數高，無需更換滅弧管，安全可靠、價格適中等特點。
2. FKRN11-12D/FKN11-12D/FKN11-12壓氣式負荷開關采用壓氣式滅弧原理，分斷時靠導電筒與固定活塞相對運動產生壓縮縮氣體，并通過特殊設計的噴口形成高速氣流將電弧熄滅。負荷開關還可與熔斷器配合構成組合電器。當通過過電流時，一相熔斷，撞針打出通過脫扣機構，可使負荷開關三相同時分閘。
3. FKRN11-12D/FKN11-12D/FKN11-12壓氣式負荷開關集隔離開關、負荷開關、接地開關于一體，分斷時有可見的斷口，接地開關與負荷開關間通過缺口圓盤實現聯鎖，從結構上保證其不可能出現誤操作。系列戶內交流壓氣式負荷開關及其組合電器是三相交流電壓10KV及頻率50Hz的戶內高壓開關設備。用于環網供電或雙電源輻射供電系統中，作為電能的控制和保護裝置，亦適用于箱式變電站中。
二、常工作環境
1,周圍空氣溫度：上限 40 ℃,下限-25 ℃ 。
2,海拔高度為1000m及以下。
3,相對濕度：月平均值不大于90%,日平均值不大于95%。
4,周圍空氣應不受腐蝕性或可燃氣體及水蒸氣體等明顯污染。
5,無經常性劇烈運動。
6,耐污穢等級：Ⅱ級。
如使用條件超過上述規定,由用戶與制造廠商協商確定。 |
一、FKN11-12型壓氣式負荷開關技術參數性能
|
序號 |
項目 |
單位 |
FN11-12D/630-20 |
FN11-12D.R/100-31.5 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 |
100 |
|
4 |
雷電沖擊耐受電壓 |
kV |
對地及相間75,隔離斷85 |
|
5 |
1min工頻耐受電壓 |
kV |
對地及相間42,隔離斷48 |
|
6 |
額定熱穩定電流 |
kA |
20（4S） |
|
7 |
額定動穩定電流 |
kA |
50 |
|
8 |
額定關合電流（峰值） |
kA |
50 |
|
|
9 |
額定短路開斷電流 |
kA |
|
31.5 |
|
10 |
額定轉移電流 |
kA |
|
1.5 |
|
11 |
最大開斷電流（參考值） |
kA |
1.8 |
|
12 |
開斷空載變壓器容量 |
Kva |
1250 |
|
13 |
額定電纜充電電流 |
A |
10 |
|
14 |
額定有功負載電流開斷次數 |
次 |
>100 |
|
15 |
撞擊器觸發負載開關分閘時間 |
S |
|
>0.06 |
|
16 |
接地開關熱穩定電流 |
kA |
20（2S） |
20（2S） |
|
17 |
接地開關熱穩定電流（峰值） |
kA |
50 |
50 |
|
18 |
電動機操作電源電壓 |
V |
AC220,DC48 |
二、FKN11-12型壓氣式負荷開關機械特征參數
|
序號 |
項目 |
單位 |
FN11-12D/630-20 |
FN11-12D.R/100-31.5 |
|
1 |
輔助觸頭開距 |
mm |
>155 |
|
2 |
三相分,合閘同期性 |
ms |
<3 |
|
3 |
剛分速度 |
m/s |
>2.8 |
2.80 0.4 |
|
4 |
剛合速度 |
m/s |
>3.8 |
|
5 |
接地開關斷口距離 |
mm |
145 ± 5 |
|
6 |
主回路電阻 |
μΩ |
<120 |
<300 |
|
7 |
最大操作力距 |
N.m |
<160 |
<180 |
三、FKN11-12型壓氣式負荷開關主要技術參數
|
序號 |
型 號 |
熔斷額定電流（A） |
配用變壓器容量（kVA） |
|
英國型號 |
國標型號 |
|
1 |
SDLAJ-12 |
XPNT□-12 |
16 |
100,125,160 |
|
2 |
20 |
200 |
|
3 |
25 |
250 |
|
4 |
31.5 |
315 |
|
5 |
40 |
400 |
|
6 |
SFLAJ-12 |
50 |
500 |
|
7 |
63 |
630,800 |
|
8 |
80 |
1000 |
|
9 |
SSLAJ-12 |
100 |
1250 |
|
10 |
SKLAJ-12 |
125 |
1600 | |
|
