一、適用范圍
JCZ7—12戶內高壓真空接觸器適用于冶金、礦山、石化、建筑等部門和廠礦企業配電系統，用來控制7.2KV、12KV及以下等級的高壓電機、變壓器及容性負荷等用電設備，特別適用于各種頻繁操作領域。
二、工作環境條件
1海撥高度不超過2000米。
2環境空氣溫度：-25～+40℃。
3空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時，月平均最大相對濕度為90％。
4安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。
5環境污染等級為3級。
6振動不大于30米/秒的場。
三、技術參數
控制電壓：AC220V AC380V
額定電流：160A|250A|400A|630A
額定電壓：1140V |6KV|7.2KV|10KV|12KV
極數：3極|4極|5極
四、結構及工作原理

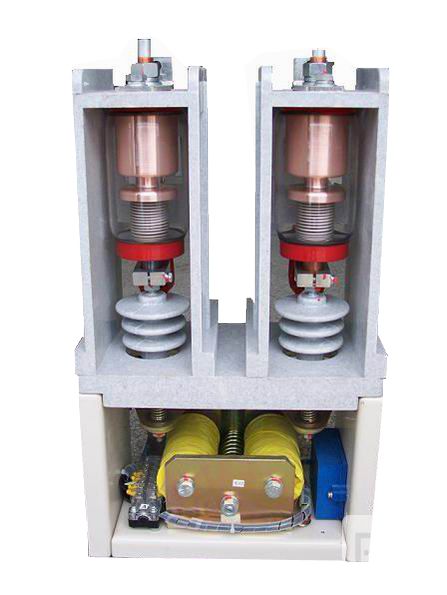

JCZ7—12戶內高壓真空接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。 |
技術參數：
|
名稱 |
單位 |
數值 |
|
主
電
路 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
|
額定工作電流（Ie） |
A |
160、250、400、630 |
|
額定頻率（fr） |
Hz |
50~60 |
|
額定關合能力 |
A |
10Ie |
|
額定開斷能力 |
A |
8Ie |
|
額定短時耐受電流 |
A |
10Ie |
|
額定峰值耐受電流 |
A |
25Ie |
|
額定短路持續時間 |
s |
4 |
|
工頻耐受電壓 |
相對地 |
kV |
32 |
42 |
|
真空斷口 |
kV |
32 |
42 |
|
雷電沖擊耐受電壓 |
kV |
60 |
75 |
|
控制
電路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
|
額定功率（Ps）電保持 |
VA |
≤1000/100(吸合/保持) |
|
輔助電路 |
形式 |
|
3a+2b |
|
額定值 |
|
AC380V/10A,DC380V/2A |
|
控制電路、輔助電路對工頻耐受電壓 |
kV |
2 |
|
額定操作頻率 |
長期 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
機械壽命 |
萬次 |
100 |
|
電壽命 |
萬次 |
25（AC-3） |
|
機械
特性 |
合閘時間 |
ms |
≤200 |
|
固有分閘時間 |
ms |
≤160 |
|
三相不同期 |
ms |
≤3 |
|
合閘彈跳 |
ms |
≤15 |
|
注：額定控制電壓亦可按用戶需要定制。 | |
|
