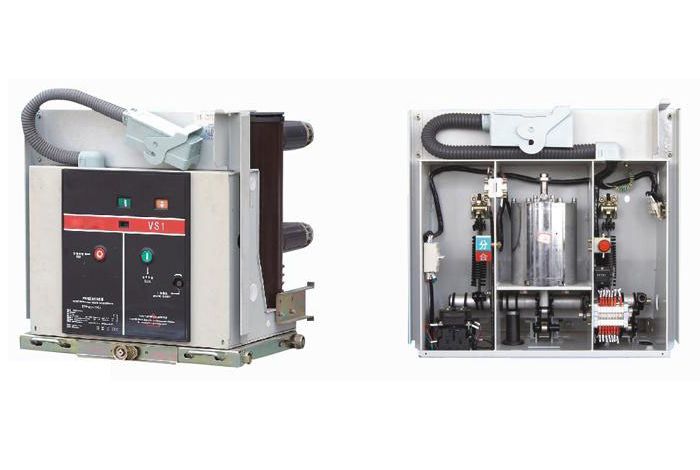

一、ZN73-12/630A-25 ZN73-12/1250A-31.5永磁機構戶內高壓真空斷路器概述:
ZN73-12/630A-25 ZN73-12/1250A-31.5永磁機構戶內高壓真空斷路器是我公司通過總結多年來積累的豐富的現場經驗，本著安全可靠、長壽命、少維護的設計理念，憑借雄厚的技術實力自主研發的新一代高壓真空斷路器。永磁操動機構是一種用于高壓真空斷路器永磁保持，電磁控制的操作機構，是一種全新的工作原理和結構。與傳統操動機構相比較，具有主要部件少,是傳統斷路器操作機構零部件的7%,無需機械脫扣鎖扣裝置，故障點少,高可靠性，使用壽命長,其中永磁操作機構壽命可達10萬次以上，適于頻繁操作及高可靠變電站等場所的應用。永 磁機構克服了傳統彈簧機構和電磁機構的不足，同時通過永磁材料實現真空斷路器分、合閘位置的保持及操作過程，從而達到高可靠性和頻繁操作以及惡劣環境場所的穩定的操作。
二、ZN73-12/630A-25 ZN73-12/1250A-31.5主要性能特點：
1、提高真空斷路器整體機械性能，使之能適應頻繁開斷和長壽命使用的要求，真空斷路器的機械壽命高于10萬次。
2、相比傳統操動機構，無須機械脫、鎖扣裝置，零部件數量大為減少，工作時僅有一個運動部件，故障率極低，可實現少維護。
3、操動機構的性能與滅弧室開斷、關合特性相吻合，延長真空滅弧室的使用命。
4、采用高可靠的雙穩態操作機構設計。通過分、合閘控制線圈產生的電磁力控制分、合閘操作，合閘和分閘位置均采用永磁保持。5、永久磁材料與分閘、合閘控制線圈結合，解決了合閘時需要大功率能量的問題。手動分閘與電動分閘速度相同，能夠可靠開斷短路電流。6、具有防跳功能，設計軟連接和觸頭輔助壓簧，解決了合閘彈跳問題。7、采用智能化控制和液晶顯示，能直觀顯示斷路器各種工作狀態。同時具有低電壓拒合報警功能。8、交直流儲能操作，停電2后小時內可做一次分、合、分操作。9、具有可靠的操作控制電路模塊，可耐受雷擊、電涌等嚴酷條件。永磁材料采用釹鐵硼材料，其每一百年退磁為千分之0.5。10、該斷路器具有免檢修、少維護、無污染、無爆炸危險、噪音低等特點，并且適應頻繁操作等苛刻的工作條件
三、使用環境條件
a、 環境溫度不大于+40℃，不低于-20℃
b 、海拔高度不大于1000m；高原型海拔高度不大于3000m；
c、 空氣相對濕度日平均值不大于95％，月平均濕度不大于90％，飽和蒸氣壓日平均值不大于2.2×10-3mPa，月平均值不大于1.8×10-3mPa，在高濕度期內溫度急降時，可能凝露；
d 、地震烈度不超過8級；
e 、使用場所無滴水、火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動的場所。 |
一、ZN73-12/630A-25 ZN73-12/1250A-31.5戶內高壓真空斷路器技術參數：
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定短時工頻耐受電壓（1min） |
42 |
|
3 |
額定雷電沖擊耐受電壓（峰值） |
75 |
|
4 |
額定頻率 |
Hz |
50 |
|
5 |
額定電流 |
A |
630-1250 1250-3150 1250-4000 |
|
6 |
額定短路開斷電流 |
KA |
20 25 31.5 40 |
|
7 |
額定熱穩定電流（有效值） |
20 25 31.5 40 |
|
8 |
額定峰值耐受電流 |
50 63 80 100 |
|
9 |
額定短路關合電流 |
50 63 80 100 |
|
10 |
額定短路持續時間 |
S |
4 |
|
11 |
二次回路工頻耐受電壓（1min） |
V |
2000 |
|
12 |
額定操作順序 |
|
Off分-0.3s合分 on/off-180s-合分on/off |
|
13 |
額定單個/背對背電容器組開斷電流 |
A |
630/400 |
|
14 |
分閘時間（額定電壓） |
ms |
≤50 |
|
15 |
合閘時間（額定電壓） |
≤75 |
|
16 |
機械壽命 |
次 |
≥50000 ≥50000 ≥50000 |
|
17 |
永磁操動機構機械壽命 |
≥100000 ≥100000 ≥100000 |
|
18 |
額定短路電流開斷次數 |
30 |
|
19 |
動、靜觸頭允許磨損累計厚度 |
mm |
3 |
|
20 |
觸頭開距 |
11±1* |
|
21 |
超行程 |
3.5±0.5 |
|
22 |
觸頭合閘彈跳時間 |
|
≤2(40KA≤3) |
|
23 |
三相分、合閘不同期性 |
≤2 |
|
24 |
平均分閘速度 |
m/s |
0.8～1.2 |
|
25 |
平均合閘速度 |
0.4～0.8 |
|
26 |
相間中心距 |
mm |
210 275 |
|
27 |
主導電回路電阻 |
μΩ |
≤45(less than 1250A)
≤40(1600～2000A) ≤30(more than 2500A) |
|
28 |
觸頭合閘接觸壓力 |
N |
2000±200(20KA) 2400±200(25KA)
3100±200(31.5KA) 4300±200(40KA |
二、永磁操動機構技術參數：
|
名稱 |
項目 |
電壓 |
單位 |
SXM-I |
SXM-II |
SXM-III |
|
20KA |
25KA |
31.5KA |
40KA |
|
合閘線圈 |
工作電流 |
DC220V
(85％-110％Ve) |
A |
26 |
29 |
58 |
|
電阻 |
Ω |
4.4±0.2 |
4.2±0.2 |
3.6±0.15 |
|
分閘線圈 |
工作電流 |
DC220V
(85％-110％Ve) |
A |
1.5 |
1.5 |
3 |
|
電阻 |
Ω |
120±15 |
120±15 |
60±5 |
|
交流操作 |
輸入電流 |
AC220V
(65％-120％Ve) |
A |
≤0.5 | |
|
