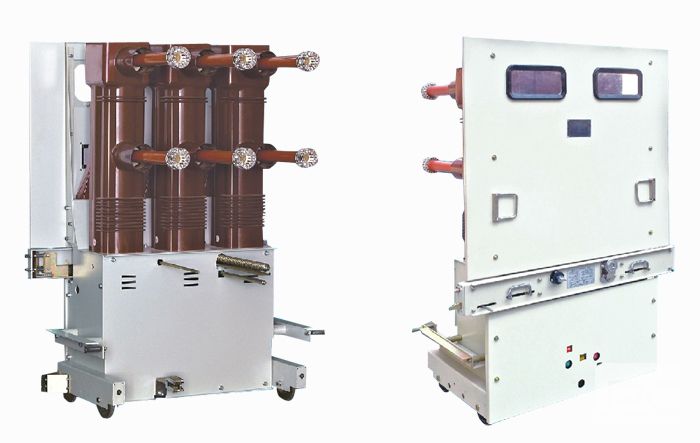

一、產品概述
適用于三相交流50Hz、40.5kV系統中，可供工礦企業、發電廠及變電站做為分合負電流、過載電流、短路電流之用，并適用于頻繁操作場合。
二、結構特點
采用滅弧室在上，機構在下的整體布置的結構，利于調試。
與操作機構采用上下布置結構，有效的降低了斷路器的深度、機構設計簡單，輸出曲線及其性能更適合40.5kV真空斷路器的特點和要求。
總體部局合理、美觀、簡潔、體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點。
三、使用環境
1、周圍空氣溫度:上限﹢40°C，下限﹣40°C；
2、海拔:≤2000mm（若海拔增高，則額定絕緣水平相應提高）；
3、風壓：不超過700pa(相當于風速34m/s)
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25°C
7、相對濕度：日平均不大于95％，月平均不大于90％；
8、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。 |
型號表：
|
ZN85-40.5KV 630/25 手車 |
|
ZN85-40.5KV 630/31.5 手車 |
|
ZN85-40.5KV 1250/25 手車 |
|
ZN85-40.5KV 1250/31.5 手車 |
|
ZN85-40.5KV 1600/25 手車 |
|
ZN85-40.5KV 1600/31.5 手車 |
|
ZN85-40.5KV 2000/20 手車 |
|
ZN85-40.5KV 2000/31.5 手車 |
|
ZN85-40.5KV 630/25 手車固封式 |
|
ZN85-40.5KV 630/31.5 手車固封式 |
|
ZN85-40.5KV 1250/25 手車固封式 |
|
ZN85-40.5KV 1250/31.5 手車固封式 |
|
ZN85-40.5KV 1600/25 手車固封式 |
|
ZN85-40.5KV 1600/31.5 手車固封式 |
主要技術參數：
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
40.5 |
|
2 |
1min工頻耐壓(有效值) |
kV |
95 |
|
3 |
雷電沖擊耐壓(峰值) |
kV |
185 |
|
4 |
額定頻率 |
Hz |
50 |
|
5 |
額定電流 |
A |
1250，1600，2000 |
|
6 |
額定短時耐受電流 |
kA |
25，31.5 |
|
7 |
額定峰值耐受電流 |
kA |
63，80 |
|
8 |
額定短路持續時間 |
S |
4 |
|
9 |
額定短路開斷電流 |
kA |
25，31.5 |
|
10 |
額定短路關合電流 |
kA |
63，80 |
|
11 |
額定操作順序 |
|
0-0.3s-C0-180-C0 |
|
12 |
開斷時間 |
ms |
＜80 |
|
13 |
額定短路開斷電流開斷次數 |
次 |
20 |
|
14 |
單個電容器組開斷電流 |
A |
630 |
|
15 |
背靠背電容器組開斷電流 |
A |
400 |
|
16 |
額定操作電壓 |
V |
-110/-110,220/-220 |
|
17 |
機械壽命 |
次 |
1000 | |
|
