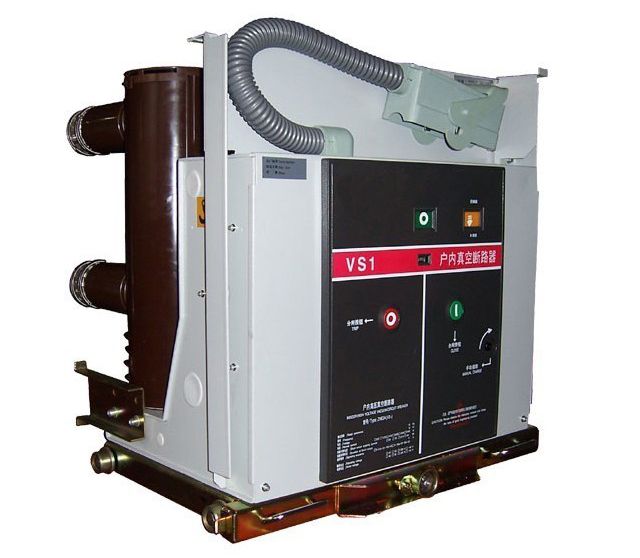

ZN63A(VS1)-12型手車式戶內高壓真空斷路器型號表：
|
ZN63A(VS1)-12/630-20手車式 |
配800MM柜相間210MM斷口275MM |
|
ZN63A(VS1)-12/630-25手車式 |
|
ZN63A(VS1)-12/630-31.5手車式 |
|
ZN63A(VS1)-12/1250-20手車式 |
|
ZN63A(VS1)-12/1250-25手車式 |
|
ZN63A(VS1)-12/1250-31.5手車式 |
|
ZN63A(VS1)-12/1250-40手車式 |
|
ZN63A(VS1)-12/1600-31.5手車式 |
|
ZN63A(VS1)-12/1600-40手車式 |
|
ZN63A(VS1)-12/1600-31.5手車式 |
配1米柜相間275MM斷口275MM |
|
ZN63A(VS1)-12/1600-40手車式 |
|
ZN63A(VS1)-12/2000-31.5手車式 |
配1米柜相間275MM斷口310MM |
|
ZN63A(VS1)-12/2000-40手車式 |
|
ZN63A(VS1)-12/2500-31.5手車式 |
|
ZN63A(VS1)-12/2500-40手車式 |
|
ZN63A(VS1)-12/3150-40手車式 |
|
ZN63A(VS1)-12/4000-40手車式 |
ZN63A(VS1)-12型手車式戶內高壓真空斷路器技術參數：
|
序號 |
項目 |
單位 |
參 數 |
|
1 |
額定電壓 |
kV |
12 |
12 |
12 |
12 |
12 |
12 |
|
2 |
額定電流 |
A |
630 1250 |
630 1250 |
630 1250 1600 |
630 1600 2000 |
630 2500 3150 |
2000 2500 3150 4000 5000 |
|
3 |
額定絕緣水平 |
1min 工頻耐壓 |
kA |
42 |
42 |
42 |
42 |
42 |
42 |
|
額定雷電沖擊耐壓 |
75 |
75 |
75 |
75 |
75 |
75 |
|
4 |
額定短路開斷電流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
5 |
額定短路關合電流(峰值) |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
6 |
額定（峰值）耐受電流 |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
7 |
額定短時耐受電流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
8 |
額定短路開斷電流開斷次數 |
次 |
50 |
50 |
50 |
50 |
30 |
20 |
|
9 |
額定短路持續時間 |
S |
4 |
4 |
4 |
4 |
4 |
4 |
|
10 |
額定操作順序 |
|
分-t合分-180s-合分 |
|
11 |
機械壽命 |
次 |
20000 |
20000 |
20000 |
20000 |
10000 |
10000 |
|
12 |
額定單個電容器組開斷電流 |
A |
630 |
630 |
630 |
630 |
630 |
630 |
|
13 |
額定背靠背電容器組開斷電流 | |
