一、產品概述

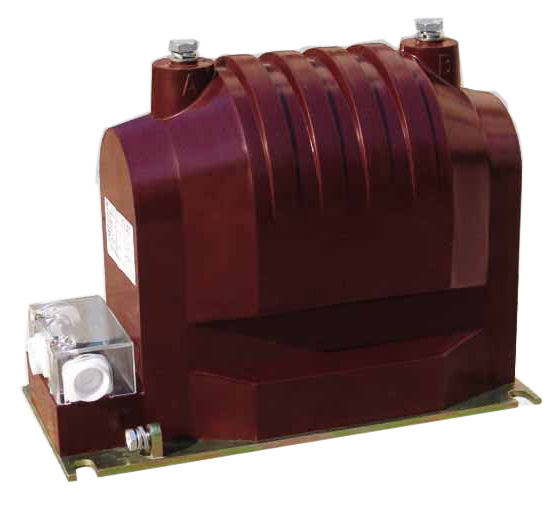

FDGE9系列放電線圈為環氧樹脂真空澆注單相戶內型產品，其適用于額定頻率50hz，額定電壓10KV及以下的電力系統中。與高壓并聯電容器組并聯連接,當電容器組與系統斷開后，能在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。
二、技術參數
a、FDGE9放電線圈符合標準DL/T653-1998
b、負荷功率因數：COSΦ＝0.8(滯后)
c、額定電壓比、準確級及額定二次輸出、放電容量、額定絕緣水平見表
d、用戶如有特殊要求，可與本公司協商后確定 |
FDGE9系列放電線圈技術參數：
|
型號 |
額定電壓比 |
額定二次輸出 |
放電容量kvar |
額定絕緣水平 |
|
0.2 |
0.5 |
1 |
6P |
|
FDGE9/6.6√3-1.7-1 |
6.6/√3/0.1
6.6/√3/0.1/0.1/3 |
20 |
50 |
100 |
100 |
1700 |
7.2/32/60 |
|
|
FDGE9/7.2/√3-1.7-1 |
7.2/√3/0.1
7.2/√3/0.1/0.1/3 |
1700 |
|
|
FDGE9/11/√3-1.7-1 |
11/√3/0.1
11/√3/0.1/0.1/3 |
1700 |
12/42/75 |
|
FDGE9/11/√3-2.5-1 |
2500 |
|
FDGE9/11/√3-3.4-1 |
3400 |
|
FDGE9/12/√3-1.7-1 |
12/√3/0.1
12/√3/0.1/0.1/3 |
1700 |
12/42/75 |
|
FDGE9/12/√3-2.5-1 |
2500 |
|
FDGE9/12/√3-3.4-1 |
3400 | |
|
