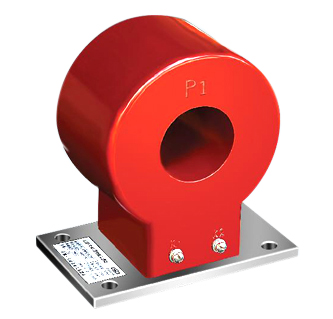

一、產品概述
LJ-75零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供電纜接地保護用。與本型零序電流互感器配套使用的繼電器型號為DL-11/0.2型。
二、結構簡介
本型零序電流互感器的鐵心為環形,二次繞組均勻繞制在鐵心上,用夾件夾緊鐵心,夾件備有安裝孔。
三、技術參數
本型零序電流互感器一次主絕緣由電纜保證,產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。 |
LJ-Ф75(小)零序電流互感器技術參數:
|
型號 |
變比(A) |
二次負荷(Ω) |
繼電器型號 |
整定電流(A) |
使繼電器動作的一次零序電流(A) |
重量(kg) |
|
LJ-Ф75 |
30/1 |
10 |
DL-11/0.2 |
0.1 |
≤10 |
10 |
|
LJ-Ф80 |
30/1 |
11 |
|
LJ-Ф95 |
30/1 |
11.5 |
LJ-Ф75(小)序電流互感器外形及安裝尺寸:
|
產品型號 |
繼電器型號 |
連接線電阻 |
繼電器的使用刻度 |
繼電器的起動電流 |
最高的保護靈敏程度 |
額定絕緣水平 |
|
LJ-Ф75 |
DL-11/0.2 |
1 |
0.1-0.2 |
0.1 |
<10 |
0.5/3 | |
|
