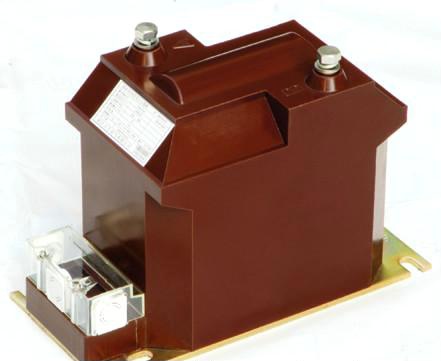

一、產品概述
JDZ10-6 JDZ10-3 JDZ10-10電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZ10-6 JDZ10-3 JDZ10-10為Yo/ Yo/[連接，JDZ10-6 JDZ10-3 JDZ10-10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、產品結構
JDZ10-6/JDZ10-3/JDZ10-10電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZ10-6/JDZ10-3/JDZ10-10互感器的連接組標號為，1/1/1/12-12, JDZ10-6/JDZ10-3/JDZ10-10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。
三、使用條件
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
四、技術表
1．產品標準：GB12O7-2006《電磁式電壓互感器》
2．產品表面爬電距離：滿足II級污穢等級；
3．負荷的功率因數： COS∮=08（滯后） |
JDZ10-6 JDZ10-3 JDZ10-10電壓互感器(等同于RZL-10電壓互感器)技術參數表：
JDZ10-3、6、10電壓互感器技術表
|
型號 |
額定電壓比 (kV) |
準確級組合 |
額定輸出(VA) |
極限輸出 (VA) |
額定絕緣水平（kV） |
|
|
JDZ10-3Q |
3/0.1 |
0.2
0.5
1 |
15
30
60 |
300 |
3.6/25/40 |
|
|
JDZ10-6Q |
6/0.1 |
7.2/32/60 |
|
|
JDZ10-10Q |
10/0.1 |
12/42/75 |
|
JDZ10-6、3、10（Q）電壓互感器技術參數表
|
額定電壓比(V) |
額定二次輸出 |
極限輸出(VA) |
額定絕緣水平(KV) |
備注 |
接線圖 |
|
0.2 |
0.5 |
1 |
3 |
|
3000/100 |
15 |
30 |
60 |
150 |
200 |
3.6/25/40 |
等同RZL |
圖1-圖2 |
|
6000/100 |
7.2/32/60 |
|
10000/100 |
12/42/75 |
JDZ10-10型電壓互感器技術參數表
|
產品型號 |
額定電壓比(V) |
額定二次輸出 |
極限輸出(VA) |
額定絕緣水平(KV) |
|
|
0.2 |
0.5 |
1 |
3 |
3P
6P |
|
JDZ10-10(RZL-10) |
6000/100 |
15 |
30 |
60 |
150 |
50 |
200 |
7.2/32/60 |
|
10000/100 |
15 |
30 |
60 |
50 |
50 |
200 |
12/42/75 | |
|
