一、電流互感器原理
LFZB8-10A、B型電流互感器是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
二、LFZB8-10A,LFZB8-10B電流互感器概述

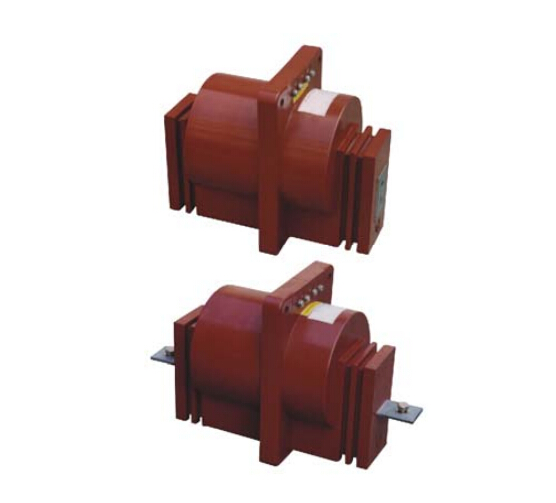

LFZB8-10A,B型電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
三、LFZB8-10A,B型電流互感器簡介
本型電流互感器為全封閉穿墻式結構，該產品體積小，安裝方便，是取代LA-10、LAJ-10、LFZ-10的新一代產品。 |
LFZB8-10A,LFZB8-10B型電流互感器額參數
|
額定一次電流(A) |
準確級組合 |
額定二次輸出(VA) |
額定短時熱電流(KA) |
額定動穩定電流(KA) |
|
0.2S 0.2 0.5S |
0.5 |
10P10 |
|
20 |
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P10 |
10 |
15 |
15 |
2 |
5 |
|
30 |
3 |
7.5 |
|
40 |
4 |
10 |
|
50 |
6 |
15 |
|
75 |
8 |
20 |
|
100 |
12 |
30 |
|
150 |
15 |
37.5 |
|
200 |
20 |
50 |
|
300 |
32 |
80 |
|
400 |
36 |
|
500、600 |
20 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000、1200 |
100 |
250 |
技術參數表
|
產品型號 |
額定電流比(A) |
級次組合 |
準確級及額定輸出(VA) |
一秒熱穩定
電流(KA) |
動穩定
電流(KA) |
|
LFZB8-10A
LFZB8-10B |
15/5 |
0.2S/10P15
0.2/10P15
0.5/10P15
0.2S/5P15
0.2/5P15
0.5/5P15 |
10 |
10 |
15 |
20 |
20 |
2 |
5 |
|
20/5 |
3 |
7.5 |
|
30~40/5 |
5 |
12.5 |
|
50~60/5 |
10 |
25 |
|
75/5 |
16 |
40 |
|
100/5 |
20 |
50 |
|
150~200/5 |
32 |
80 |
|
300~400/5 |
40 |
100 |
|
500~600/5 |
63 |
150 |
|
800/5 |
80 |
200 |
|
1000/5 |
100 |
250 |
|
LFZB8-10A
LFZB8-10B |
15-20~30/5 |
0.2S/10P15
0.2/10P15
0.5/10P15
0.2S/5P15
0.2/5P15
0.5/5P15 |
10 |
10 |
15 |
30 |
30 |
2 |
5 |
|
20-40~50/5 |
3 |
7.5 |
|
30-40~50/5 |
5 |
12.5 |
|
40-50~75/5 |
8 |
20 |
|
50-75~100/5 |
10 |
25 |
|
75-100~150/5 |
16 |
40 |
|
100-150~200/5 |
20 |
50 |
|
150-200~300/5 |
31.5 |
78 |
|
200-300~400/5 |
31.5 |
78 |
|
300-400~500/5 |
40 |
100 |
|
400-500~600/5 |
40 |
100 |
|
600-800~1000/5 |
80 |
200 | |
|
