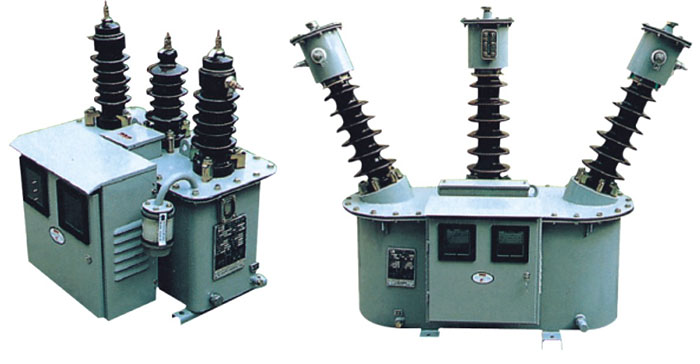

一、JLS-10、6型型號表：
|
JLS-10 5/5 |
|
JLS-10 10/5 |
|
JLS-10 15/5 |
|
JLS-10 20/5 |
|
JLS-10 30/5 |
|
JLS-10 40/5 |
|
JLS-10 50/5 |
|
JLS-10 75/5 |
|
JLS-10 100/5 |
|
JLS-10 150/5 |
|
JLS-10 200/5 |
|
JLS-10 250/5 |
|
JLS-10 300/5 |
|
JLS-10 400/5 |
|
JLS-10 500/5 |
|
JLS-10 600/5 |
二、主要規格及性能參數：
1、電壓互感器的主要規格及技術參數：
|
產品型號 |
額定一次電壓（V） |
額定二次電壓(V) |
額定輸出(VA) |
準確極 |
極限輸出(VA) |
額定電壓因數 |
|
JLS-6 |
6000 |
100 |
15 |
0.2
0.5 |
300 |
1.2 |
|
JLS-10 |
10000 |
100 |
30 |
電壓互感器極性為減極性, 當互感器在額定電壓下勵磁時，能承受1秒中外部短路的機械效應和
熱效應而無損傷。
2、電流互感器的主要規格及技術參數：
|
產品 型號 |
額定電壓（kV） |
額 定 一 次 電流(A) |
額定二次電流（A） |
額定輸出(VA) |
準確級 |
|
單 變比 |
雙 變比 |
|
JLS-6 |
6 |
0.5、1、2.5、5、10、15、20、25、30、40、50、75、100、150、200、300、400A |
2.5-5、5-10、10-20、15-30、20-40、25-50、50-75、50-100、75-100、100-150、100-200、200-400A |
5 |
10 |
0.2S
0.2
0.5S
0.5 |
|
JLS-10 |
10 |
電流互感器極性為減極性,電流互感器的額定一秒短時電流為其額定一次電流的60倍，額定動穩定電流（峰值）為額定一次電流的150倍。
3、絕緣水平：
|
產 品型 號 |
設 備 最高工 作 電 壓（kV） |
額定雷電沖擊耐受電壓（峰值） |
額定短時工頻耐受電壓（kV） |
電壓互感器一次繞組感應耐受電壓（kV） |
|
全 波（kV） |
截 波（kV） |
|
JLS-6 |
7.2 |
60 |
65 |
32 |
20 |
|
JLS-10 |
12 |
75 |
85 |
42 |
28 |
4、溫升限值：
計量箱（裝上儀表箱后）同時施加1.2倍的額定一次電壓和額定一次電流，計量箱各部位的溫升不超過下表規定：
|
計量箱部位 |
溫升（K） |
測量方法 |
|
線圈 |
55 |
電阻法 |
|
線圈出頭或連接處 |
50 |
溫度計法 |
|
油面 |
50 |
溫度計法 | |
