一、產品概述

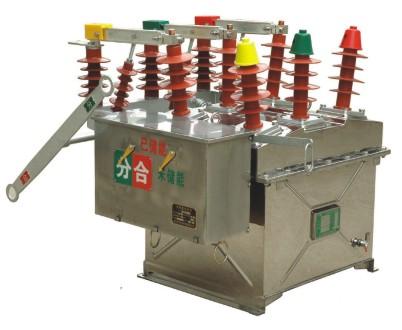

ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。
ZW8-12G型戶外高壓真空斷路器-隔離開關組合電器(以下簡稱斷路器-隔離開關組合電器)，是三相交流50Hz、12KV的戶外高壓配電設備，用于開斷、關合電和系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場所。
斷路器-隔離開關組合電器，采用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動分合閘。
斷路器-隔離開關組合電器，具有連鎖和明顯可見斷口，操作安全，連鎖可靠。
斷路器-隔離開關組合電器，具有合閘涌流控制功能，滿足控制及測量要求，配電子控制單元，可實現“四遙”監控。
斷路器-隔離開關組合電器是城鄉電網無油化改選的最佳設備。
二、正常使用條件
a) 海拔：不超過1000m；
b) 周圍空氣溫度：上限+40oC，下限-40oC；
c) 風壓不超過700Pa(相當于風速34m/s）；
d) 空氣污移程度(等級)，不大于Ⅲ級；
e) 超出以上條件的要求，由用戶同制造單位協定。 |
ZW8-12G型戶外高壓真空斷路器主要技術參數：
|
序號 |
項目 |
單位 |
數據值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定絕緣水平 |
1min工頻耐壓 |
干試 |
kV |
42 |
|
濕試 |
34 |
|
額定雷電沖擊耐壓 |
kV |
75 |
|
3 |
額定電流 |
A |
630 |
1250 |
|
4 |
額定頻率 |
Hz |
50 |
|
5 |
額定短路開斷電流 |
kA |
16 |
20 |
|
6 |
額定短路關合電流（峰值） |
kA |
40 |
50 |
|
7 |
額定峰值耐受電流 |
kA |
40 |
50 |
|
8 |
額定短時耐受電流 |
kA |
16 |
20 |
|
9 |
額定短路持續時間 |
S |
4 |
|
10 |
額定短路電流開斷次數 |
次 |
30 |
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
12 |
機械壽命 |
次 |
10000 |
|
13 |
儲能電機額定輸入功率 |
W |
≤220 |
|
14 |
額定操作電壓及輔助電路額定電壓 |
V |
DC220、110、24 |
|
AC220、110、24 |
|
15 |
動靜觸頭允許磨損厚度 |
mm |
3 |
|
16 |
過電流脫扣器 |
額定電流 |
A |
5 |
|
脫扣電流準確度 |
％ |
±10 |
|
17 |
重量 |
Kg |
110(標準) | |
|
