一、產品概述

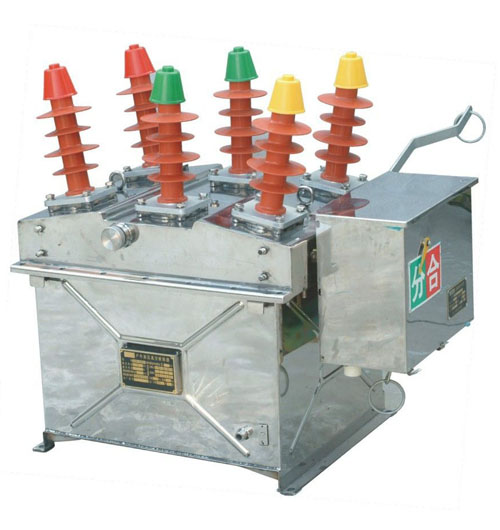

ZW8-12系列戶外高壓真空斷路器為額定電壓12KV,系交流50Hz三相電力系統，主要用于開斷、關合城市市區10kV電網的負荷電流、空載電流及短路電流，也可作農村電網和小型電力系統的分開關，是城網、農網無油化的更新換代產品。高壓真空斷路器總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。負荷開關由底架,傳動機構,支柱絕緣子,閘刀及滅弧裝置等用部分阻成.底架由鋼板焊接而成,并裝有傳動機構.閘刀借支柱絕緣子固定在底架上,閘刀接觸點鉚有限觸頭,端部裝有弧動觸頭.滅弧裝置與裝置及噴嘴構成.在底加上還配有跳扣,凸輪與快速合閘彈簧,可進行快速合閘動作.
二、產品特點
斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實配網自動化
三、安裝環境
1、周圍空氣溫度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。 |
ZW8-12系列戶外高壓真空斷路器參數表：
|
序號 |
項目 |
單位 |
數據值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定絕緣水平 |
1min工頻耐壓 |
干試 |
kV |
42 |
|
濕試 |
34 |
|
額定雷電沖擊耐壓 |
kV |
75 |
|
3 |
額定電流 |
A |
630 |
1250 |
|
4 |
額定頻率 |
Hz |
50 |
|
5 |
額定短路開斷電流 |
kA |
16 |
20 |
|
6 |
額定短路關合電流（峰值） |
kA |
40 |
50 |
|
7 |
額定峰值耐受電流 |
kA |
40 |
50 |
|
8 |
額定短時耐受電流 |
kA |
16 |
20 |
|
9 |
額定短路持續時間 |
S |
4 |
|
10 |
額定短路電流開斷次數 |
次 |
30 |
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
12 |
機械壽命 |
次 |
10000 |
|
13 |
儲能電機額定輸入功率 |
W |
≤220 |
|
14 |
額定操作電壓及輔助電路額定電壓 |
V |
DC220、110、24 |
|
AC220、110、24 |
|
15 |
動靜觸頭允許磨損厚度 |
mm |
3 |
|
16 |
過電流脫扣器 |
額定電流 |
A |
5 |
|
脫扣電流準確度 |
％ |
±10 |
|
17 |
重量 |
Kg |
110(標準) | |
|
