一、產品介紹

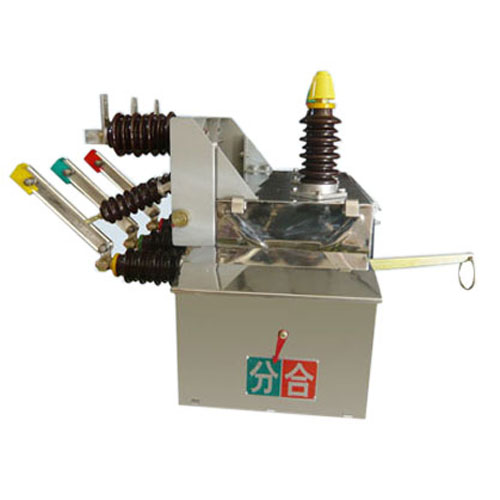

ZW27-12G/630A 1250A戶外高壓真空斷路器的額定電壓為12KV的戶外高壓設備，主要用于10KV城網和農網的配電系統中，用來關合或斷開負載電流和短路故障電流，是取代有絕緣真空斷路器、實現無油化的空氣復合絕緣的優化產品。
ZW27-12G/630A 1250A戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
二、產品特點
1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；
2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；
3、不充油、不充氣、體積小、重量輕、無需檢修。
4、分斷電流大，無污染，無需檢修。
5、操縱既可電動，也可手動
三、適用環境
1、周圍空氣溫度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
四、產品特點
用真空滅弧室滅弧；
采用空氣-硅橡膠、工程塑料復合絕緣；
可在開關內部安裝電壓互感器，用于提供操作電源和電壓采樣；
方案靈活，可預留自動配電的接口，便于配電自動化的發展；
主要用于10kV架空線路，作為分、合 負荷電流、過載電流和開斷短路電流；
與控制器組合，可作自動重合器或自動分段器使用。 |
一、主要技術參數
|
項目 |
單位 |
參數 |
|
額定電壓 |
1min工頻耐受電壓 |
干試 |
KV |
42 |
|
濕試（對地、外絕緣） |
34 |
|
雷電沖擊耐受電壓（峰值） |
75 |
|
額定頻率 |
Hz |
50 |
|
額定短路斷開電流 |
KA |
12.5、16、20、25 |
|
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
額定短路斷開電流開斷次數 |
次 |
30 |
|
額定短路關合電流（峰值） |
KA |
31.5、40、50、63、 |
|
額定峰值短時耐受電流 |
31.5、40、50、63 |
|
額定短時耐受電流 |
12.5、16、20、25 |
|
額定短路持續時間 |
s |
4 |
|
機械壽命 |
次 |
10000 |
|
額定操作電壓、輔助回路額定電壓 |
V |
AC/DC 220 |
|
過電脫扣額定電流 |
A |
5 |
二、隔離開關的主要技術參數
|
醒目 |
單位 |
參數 |
項目 |
單位 |
參數 |
|
額定電壓 |
KV |
12 |
機械壽命 |
次 |
2000 |
|
額定電流 |
A |
630、1250 |
觸刀片剛合同期性 |
mm |
≤3 |
|
額定頻率 |
Hz |
50 |
觸刀片剛合偏斜 |
≤2 |
|
額定峰值耐受電流 |
KA |
63 |
隔離開關斷口距離 |
≥200 |
|
額定短時耐受電流 |
KA |
25 |
隔離開關操作力矩 |
N·m |
≤200 |
|
額定短路持續時間 |
S |
4 |
觸刀片彈簧壓力 |
N |
200±22 | |
|
