一、產品介紹

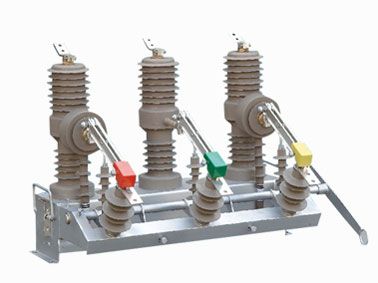

ZW32-12G/630A 1250A戶外真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
二、使用環境:
●海拔高度不超過1000m；
●周圍空氣溫度：-40℃+40℃；日溫差：日變化25℃；
●風速不大于35m/s；
●無易燃、易爆炸、危險化學腐蝕及劇烈振動的場所；
●防污穢能力IV級。 |
一、主要技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 |
|
4 |
額定短路開斷電流 |
kA |
20 |
|
5 |
額定峰值耐受電流(峰值) |
kA |
50 |
|
6 |
額定短時耐受電流 |
kA |
20 |
|
7 |
額定短路關合電流(峰值) |
kA |
50 |
|
8 |
機械壽命 |
次 |
10000 |
|
9 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
10 |
工頻耐受電壓(1min);(濕)(干)相同、對地/斷口 |
kV |
42/48 |
|
11 |
雷電沖擊耐受電壓(峰值)相同、對地/斷口 |
kV |
75/85 |
|
12 |
二次回路1min工頻耐壓 |
kV |
2 |
二、主要機械參數
|
名稱 |
單位 |
ZW32-12(G)/T400-12.5 |
ZW32-12(G)/T630-16 |
ZW32-12(G)/T630-20 |
|
額定電壓 |
kV |
12 |
|
額定電流 |
A |
400 |
630 |
630 |
|
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
|
額定短中關合電流（峰值） |
31.5 |
40 |
50 |
|
額定峰值耐受電流 |
31.5 |
40 |
50 |
|
額定短時耐受電流 |
12.5 |
16 |
20 |
|
額定短路持續時間 |
S |
4 |
|
額定絕緣水平 |
雷電沖擊耐受電壓（峰值） |
kV |
相間、對地75，斷口85 |
|
1min工頻耐受電壓 |
相間、對地42，斷口48 |
|
額定操作順序 |
|
分 -0.3s- 合 -180s- 合分（電動機構） |
|
額定短路電流開斷次數 |
次 |
30 |
|
機械壽命 |
10000 |
|
額定操作電壓（分合線圈） |
v |
DC220,100, AC220 |
|
動靜頭允許磨損累計厚度 |
mm |
3 |
|
過電流脫扣器額定電流 |
A |
5 |
|
電流互感器電流比 |
|
200/5 400/5 600/5 |
|
觸頭開距 |
mm |
9±1 |
|
觸頭超程 |
2±0.5 |
|
平均分閘速度 |
m/s |
1.2±0.3 |
|
平均合閘速度 |
0.6±0.2 |
|
分閘時間 |
ms |
30-60 |
|
合閘時間 |
20-40 |
|
合閘彈跳時間 |
≤20 |
|
三相分合閘同期性 |
≤2 |
|
每相回路直流電阻 |
μΩ |
≤80 |
|
儲能電機 |
額定電壓 |
V |
-220 |
|
額定功率 |
W |
200 |
|
儲能時間 |
S |
≤8 |
|
隔離開關 |
回路電阻（斷路器接線板至隔離開關進線板間） |
μΩ |
≤120 |
|
三相刀閘合閘時中心偏擺量 |
mm |
≤2 |
|
三相刀閘分、合閘同期性偏差 |
≤2 |
|
導電部分對地絕緣距離 |
≥160 |
|
斷口開距 |
≥200 |
|
質量 |
kg |
80 |
三、技術參數表
|
名稱 |
單位 |
參數 |
|
額定電壓 |
KV |
12 |
|
額定絕緣水平 |
1min頻耐壓 |
KV |
42 |
|
雷電沖擊耐壓 |
KV |
75 |
|
額定頻率 |
Hz |
50 |
|
額定電流 |
A |
630 1250 |
|
額定短路開斷電流 |
A |
12.5 16 20 |
|
額定短路關合電流（峰值） |
KA |
31.5 40 50 |
|
額定峰值耐受電流 |
KA |
31.5 40 50 |
|
額定短時耐受電流 |
KA |
12.5 16 20 |
|
額定短時持續時間 |
S |
4 |
|
額定短路開斷電流開斷次數 |
次 |
30 |
|
額定操作順序 |
|
0-0.5s-CO-180s-CO |
|
機械壽命 |
次 |
10000 |
|
過流脫扣電流 |
A |
5 |
|
二次回路1min工頻耐壓 |
V |
2000 |
|
動靜觸頭允許磨損厚度 |
mm |
3 |
|
重量 |
Kg |
103/138(帶隔離) | |
|
