一、主要用途

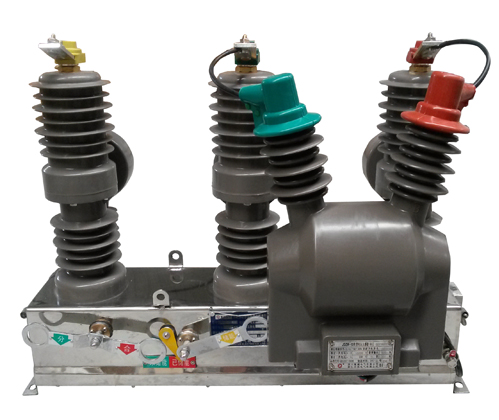

Zwk32-12型真空斷路器預留光纖通訊接口、線控接口、遙控接口、微波、GPRS、CDMA無線無線后臺功能。它自動反饋信息到管理終端進行報警。
本裝置具有三段式保護、計量功能、預付費功能、輔助功能、故障記錄查詢功能、遠程通信、環網運行就近遙控功能等等。
該產品適用于12kv及以下交流50Hz的三相電力系統，作為預付費防竊電，自動切換線路故障的開、合負荷電流、過載電流及短路電流之用。
二、使用環境條件、
1、環境溫度：-40℃~+40℃；
2、污穢等級不大于Ⅳ級；
3、海拔高度不超過1000m；
4、風壓不超過700pa（相當于34m/s）
5、無火災、爆炸、化學腐蝕的場所；
6、無經常性的劇烈振動，地震烈度不超過8度。
三、結構特點
1、斷路器經全新的型化設計，采用封閉結構，獨特的滅弧室封裝技術，密封性能好，有助于提高防潮、防凝露性能，適用于高溫潮濕地區使用。
2、斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安全、免維護、體積小、重量輕、使用壽命長等特點。
四、工作原理
1、儲能過程
拉動機構手動儲能拉環，或給機構電動儲能信號。電機帶動儲能拐臂給儲能彈簧儲能。通過儲能保持環節保持此能量。
2、合閘過程
合閘時，拉動機構手動合閘拉環給機構電動合閘信號。合閘彈簧能量釋放，機構輸出軸轉動。通過拐臂，連桿帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正常扣接使斷路器保持合閘狀態。
3、分閘過程
分閘時，拉動機構手動分閘拉環或機構輸出反向轉動，通過連桿，拐臂帶動滅弧室觸頭向下運動，動靜觸頭分開，斷路器分閘。分閘狀態由開關分閘彈簧保持。
4、過電流保護過程
配置電流互感器的斷路器，當流經斷路器主回路的斷流超過互感器額定值時，通過互感器副運輸出5A電流，驅動機構內部過流脫扣器，是斷路器分閘。 |
一、 Zwk32-12型真空斷路器主要技術參數：
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
1min額定工頻耐受電壓 |
KV |
相間、對地42、斷口48 |
|
3 |
額定雷電沖擊耐壓（峰值） |
KV |
相間、對地42、斷口48 |
|
4 |
額定電流 |
A |
630 1250 |
|
5 |
額定頻率 |
Hz |
50 |
|
6 |
額定短路開斷電流 |
KA |
12.5 16 20 |
|
7 |
額定短路關合電流（峰值） |
KA |
31.5 40 50 |
|
8 |
額定峰值耐受電流 |
KA |
31.5 40 50 |
|
9 |
（4s）額定短時耐受電流 |
KA |
12.5 16 20 |
|
10 |
額定操作順序 |
|
分0.3s合分180s—合分 |
|
11 |
合閘時間 |
ms |
25~60 |
|
12 |
分閘時間 |
ms |
20~55 |
|
13 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
14 |
機械壽命 |
次 |
10000 |
|
15 |
二次回來1min工頻耐壓 |
V |
2000 |
|
16 |
儲能電動機額定功率 |
W |
40 |
|
17 |
儲能電動機額定電壓 |
V |
DC220、110 |
|
18 |
額定合閘操作電壓 |
V |
DC220、110、AC220 |
|
19 |
額定分閘操作電壓 |
V |
DC220、110、AC220 |
|
20 |
電機儲能時間 |
S |
≤8 |
二、機械特征
|
序號 |
名稱 |
單位 |
|
|
1 |
觸頭行程 |
mm |
9±1 |
|
2 |
觸頭超行程 |
mm |
2±1/0.5 |
|
3 |
相間中心距離 |
mm |
340±1.5 |
|
4 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
5 |
三相分合閘不同期性 |
ms |
≤2 |
|
6 |
平均分閘速度 |
m/s |
1.2±0.2 |
|
7 |
平均合閘時間 |
m/s |
0.6±0.2 |
|
8 |
每相導電回路電阻 |
μΩ |
≤200 | |
|
