一、產品概述

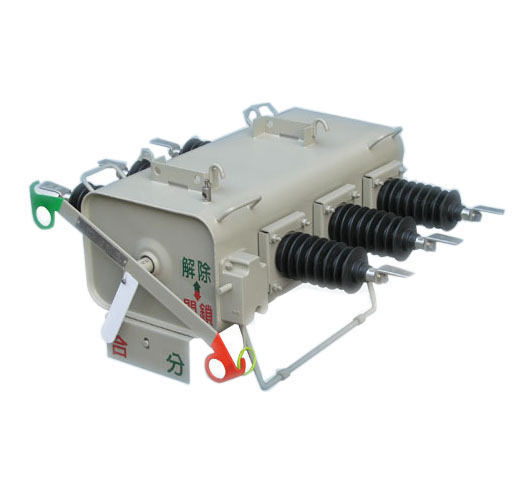

FLW34-12/200A 630A高壓戶外六氟化硫真空斷路器(戶外柱上SF6絕緣負荷開關),適合用于戶外柱上安裝，額定電壓12/24/40.5kV,額定電流630A、50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關帶有最新技術的電子控制器，可以手動操作、電動操作和遠距離操作。電子控制器裝在不銹鋼箱體內，能夠適合各種氣候條件下使用。此外，箱體內還可安裝了有線和無線調制解調器，可以實現遠距離監視和控制。簡單的柱上安裝布置方便、快速，降低施工成本。
二、標準使用條件
此SF6氣體負荷開關適應運行條件：
2.1環境溫度
2.1.1周圍空氣溫度：上限＋50℃，下限－40℃。
2.1.2相對濕度：100%
2.2海拔不超過1000m;2000m;3500m。（按用戶訂貨時提出要求。不提出為常規1000m要求。）
2.3風壓不超過700pa（相當于風速34m/ｓ）。
2.4地震烈度：8度。
2.5安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。
2.6污穢等級：Ⅲ類、Ⅳ類。
三、產品特征
3.1SF6氣體絕緣
3.1.1 SF6氣體是無毒、不可燃的電絕緣氣體，具有極佳的滅弧特性。
3.2套管多樣性
3.2.1除了標準陶瓷套管外，還可以提供多種方案，包括在環氧設備套管上的橡膠絕緣子。
3.3可見的斷開/閉合狀態
3.3.1 站在地上很容易看清用顏色標記的主觸點位置指示器（綠 – 斷開；紅 – 閉合）。該指示器與主觸點驅動軸總成直接連接，確保準確顯示觸點狀態。
3.4快速操作
3.4.1采用彈簧儲能的操作機構確保快速合閘與分閘操作（少于100毫秒）。
3.5可以實現遙控
3.5.1備有電子控制器，既可就地操作，也可用FTU界面實現主控臺操作。
3.6堅固耐用的開關
3.6.1開關采用經過驗證的堅固耐用、抗腐蝕的材料（軍艦專用304L不銹鋼鋼板）做成，確保有很長的使用壽命（30年），并能實施一系列操作，具有柱上設備理想的特性。 |
一、FLW34-12型號表：
|
FLW34-12/200 |
|
FLW34-12/400 |
|
FLW34-12/630 |
二、FLW34-12技術參數：
|
序號 |
名 稱 |
單位 |
數 據 |
|
1 |
額定電壓 |
kV |
12 |
24 |
40.5 |
|
6/7.2/10 |
15/17/20 |
35/36/38 |
|
2 |
額定頻率 |
Hz |
50/60 |
50/60 |
50/60 |
|
3 |
額定絕緣水平(所充SF6氣體0.07Mpa/ 20℃時） |
雷電沖擊耐壓 |
相間,相對地 |
kV |
75 |
125 |
185 |
|
斷口 |
85 |
145 |
215 |
|
工頻耐壓
1min |
相間,相對地 |
kV |
42 |
64 |
95 |
|
斷口 |
50 |
79 |
110 |
|
外形尺寸（mm） |
安裝尺寸（mm） |
套管爬距（mm） |
|
|
A |
B |
C |
長×寬 |
|
|
12Kv |
225 |
435 |
500 |
500×125（280） |
556 |
|
24kv |
300 |
435 |
500 |
500×125（280） |
840 |
|
40.5Kv |
350 |
435 |
500 |
700×125（280） |
1250 | |
|
