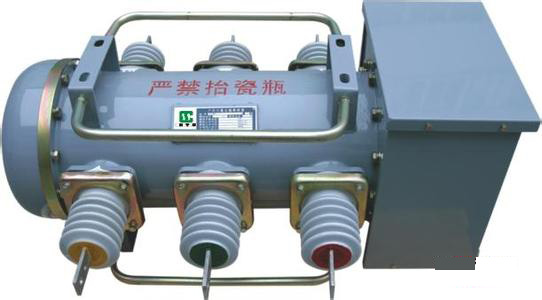

LW3-12/高壓戶外六氟化硫真空斷路器型號參數：
|
項目 |
單位 |
參數 |
|
額定電壓 |
KV |
10 |
|
最高工作電壓 |
KV |
12 |
|
額定絕緣水平（當斷路器所充SF6氣體為0.25MPa、20°C時） |
雷電沖擊耐壓全波 |
75 |
|
工頻耐壓一分鐘 |
KV |
42 |
|
淋雨耐壓試驗 |
34 |
|
相反沖擊耐壓 |
85 |
|
零表壓下的絕緣水平 |
工頻耐壓一分鐘 |
KV |
30 |
|
相反耐壓一分鐘 |
30 |
|
最高相電壓五分鐘 |
9 |
|
額定電流 |
A |
400 630 1000 1250 |
|
額定短路開斷電流 |
KA |
6.3 8 12.5 |
|
異相接地重合閘開斷電流 |
KA |
6.5 7.1 10.9 |
|
零表壓下開斷電流 |
|
A |
400 630 |
|
額定操作順序 |
Ⅰ型 |
0.03s-CO-180s-CO |
|
Ⅱ Ⅲ型 |
0.03s-CO-180s-CO |
|
額定關合電流（峰值） |
KA |
16 20 31.5 |
|
額定動穩電流（峰值） |
KA |
16 20 31.5 |
|
額定熱穩定電流 |
KA |
6.3 8 12.5 |
|
額定熱穩定時間 |
S |
4 |
|
剛合速度 |
M/S |
2.6±0.2 |
|
剛分速度 |
M/S |
2.6±0.2 |
|
固有合閘時間 |
Ⅱ Ⅲ型 |
S |
≤0.06 |
|
固有合閘時間 |
Ⅰ型 |
≤0.06 |
|
Ⅱ Ⅲ型 |
≤0.04 |
|
額定工作壓力 |
Mpa |
0.35（20°C） |
|
最低工作壓力 |
Mpa |
0.25（20°C） |
|
年漏氣率 |
％ |
＜0.01 |
|
機械穩定性（連續合分）操作 |
次 |
6000 |
|
重量 |
Ⅰ型 |
kg |
122 |
|
Ⅱ型 |
130 |
|
Ⅲ 型 |
132 |
|
SF6氣體水分含量 |
PPM |
≤150 |
