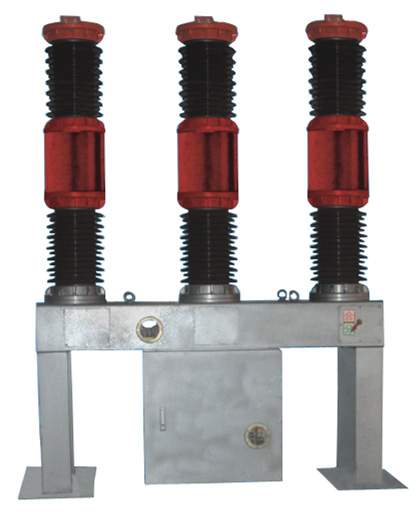

LW16-40.5戶外高壓六氟化硫斷路器技術參數表：
|
名稱 |
單位 |
參數 |
|
額定電壓 |
KV |
40.5 |
|
最高電壓 |
KV |
40.5 |
|
額定絕緣水平 |
雷電沖擊耐壓（全波峰值） |
KV |
200/215(斷口)：標準化185KV |
|
工頻耐壓（1分鐘） |
KV |
95/118(斷口) |
|
額定電流 |
A |
1600/2000 |
1600/2000/2500/31500 |
|
機械壽命 |
次 |
5000 |
|
六氟化硫氣體額定壓力（20℃時表壓） |
MPa |
0.40 |
0.50 |
|
閉鏡壓力（20℃時表壓） |
MPa |
0.3 |
0.40 |
|
最低使用環境溫度 |
℃ |
-40 |
-30 |
|
額定短路開斷電流 |
KA |
20 |
25 |
25 |
31.5 |
|
額定短路關合電流（峰值） |
KA |
50 |
63 |
63 |
80 |
|
額定短時耐受電流（熱穩定電流） |
KA |
20 |
25 |
25 |
31.5 |
|
額定分支耐受電流（動穩定電流） |
KA |
50 |
63 |
63 |
80 |
|
額定失步開斷電流 |
KA |
5 |
6.3 |
6.3 |
8 |
|
額定短路開斷電流的累計開斷次數 |
次 |
20 |
|
額定短路持續時間 |
S |
4 |
|
分閘時間（額定操作電壓下） |
S |
≤0.1 |
|
合閘時間（額定操作電壓下） |
S |
≤0.06 |
|
額定操作順序 |
|
分-03s-合分-180s-合分 |
|
額定開合單個電容器組電流 |
A |
400 |
|
年漏起率 |
%/年 |
≤1 |
|
六氟化硫氣體水分含量（20℃時） |
uL/L |
≤150 |
|
配CT14型彈簧操動機構的額定操作電壓 |
|
AC/DC:380/220V/110V |
|
合閘線圈、分閘線圈電壓 |
V |
交流：220 380 直流：48 110 220 |
|
儲能電機電壓 |
V |
交流：220 直流：220/110 |
|
六氟化硫氣體重量 |
Kg |
5 |
|
斷路器（包括操動機構）重量 |
Kg |
1000 |
