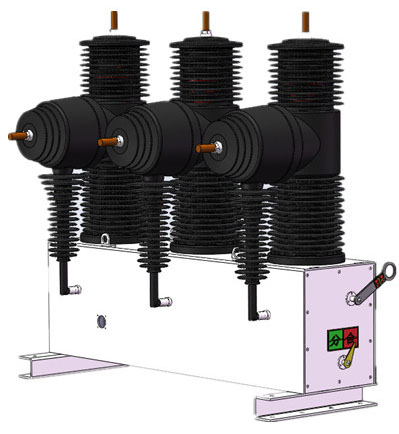

ZW7-40.5/1600A永磁戶外真空斷路器技術參數：
|
序 號 |
項 目 |
單 位 |
數 值 |
|
1 |
額定電壓 |
kV |
40.5 |
|
2 |
額定電流 |
A |
1250/1600 |
|
3 |
額定頻率 |
Hz |
50或60 |
|
4 |
工頻耐壓1min（濕）（干） |
kV |
80/95 |
|
5 |
雷電沖擊耐受電流（峰值） |
kV |
185 |
|
6 |
額定短路開斷電流 |
kA |
31.5 |
|
7 |
額定短路關合電流（峰值） |
kA |
80 |
|
8 |
額定峰值耐受電流 |
kA |
80 |
|
9 |
4S短時耐受電流 |
kA |
31.5 |
|
10 |
額定操作循環 |
|
分－0.1s－合分－3s－合分-6s合分-60s恢復 |
|
11 |
額定短路電流開斷次數 |
次 |
30 |
|
12 |
機械壽命 |
次 |
20000 |
|
13 |
永磁機構控制電壓 |
V |
DC220 |
|
14 |
二次回路1min工頻
耐壓
|
KV |
2 |
斷路器的主要機械參數
|
序 號 |
參數名稱 |
單 位 |
數 據 |
|
1 |
觸頭開距 |
mm |
16±1 |
|
2 |
觸頭超行程 |
mm |
4±0.5 |
|
3 |
分閘速度 |
m/s |
1.4-1.8 |
|
4 |
合閘速度 |
m/s |
0.4-0.8 |
|
5 |
觸頭合閘彈跳時間 |
ms |
≤5 |
|
6 |
相間中心距離 |
mm |
460±2 |
|
7 |
三相分合閘不同期性 |
ms |
≤2 |
|
8 |
各相導電回路電阻 |
μΩ |
＜120 |
|
9 |
合閘時間 |
ms |
25～45 |
|
10 |
分閘時間 |
ms |
20～45 |
|
11 |
重量 |
Kg |
295 |
