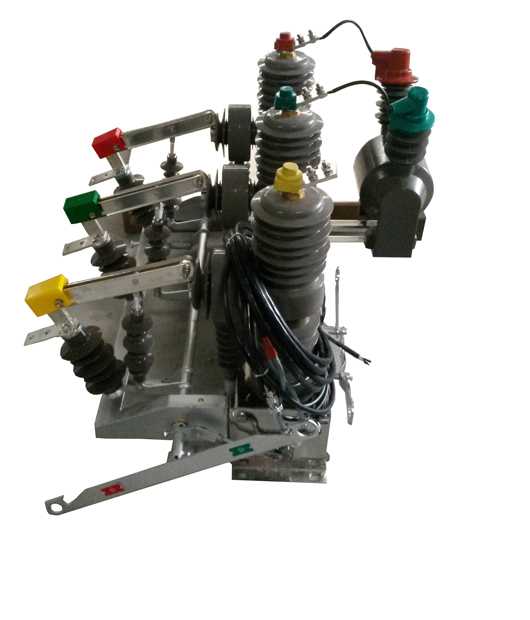

ZWK32-12G型真空斷路器主要技術參數：
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
1min額定工頻耐受電壓 |
KV |
相間、對地42、斷口48 |
|
3 |
額定雷電沖擊耐壓（峰值） |
KV |
相間、對地42、斷口48 |
|
4 |
額定電流 |
A |
630 1250 |
|
5 |
額定頻率 |
Hz |
50 |
|
6 |
額定短路開斷電流 |
KA |
12.5 16 20 |
|
7 |
額定短路關合電流（峰值） |
KA |
31.5 40 50 |
|
8 |
額定峰值耐受電流 |
KA |
31.5 40 50 |
|
9 |
（4s）額定短時耐受電流 |
KA |
12.5 16 20 |
|
10 |
額定操作順序 |
|
分0.3s合分180s—合分 |
|
11 |
合閘時間 |
ms |
25~60 |
|
12 |
分閘時間 |
ms |
20~55 |
|
13 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
14 |
機械壽命 |
次 |
10000 |
|
15 |
二次回來1min工頻耐壓 |
V |
2000 |
|
16 |
儲能電動機額定功率 |
W |
40 |
|
17 |
儲能電動機額定電壓 |
V |
DC220、110 |
|
18 |
額定合閘操作電壓 |
V |
DC220、110、AC220 |
|
19 |
額定分閘操作電壓 |
V |
DC220、110、AC220 |
|
20 |
電機儲能時間 |
S |
≤8 |
機械特征
|
序號 |
名稱 |
單位 |
|
|
1 |
觸頭行程 |
mm |
9±1 |
|
2 |
觸頭超行程 |
mm |
2± |
|
3 |
相間中心距離 |
mm |
340±1.5 |
|
4 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
5 |
三相分合閘不同期性 |
ms |
≤2 |
|
6 |
平均分閘速度 |
m/s |
1.2±0.2 |
|
7 |
平均合閘時間 |
m/s |
0.6±0.2 |
|
8 |
每相導電回路電阻 |
μΩ |
≤200 |
