一、概要

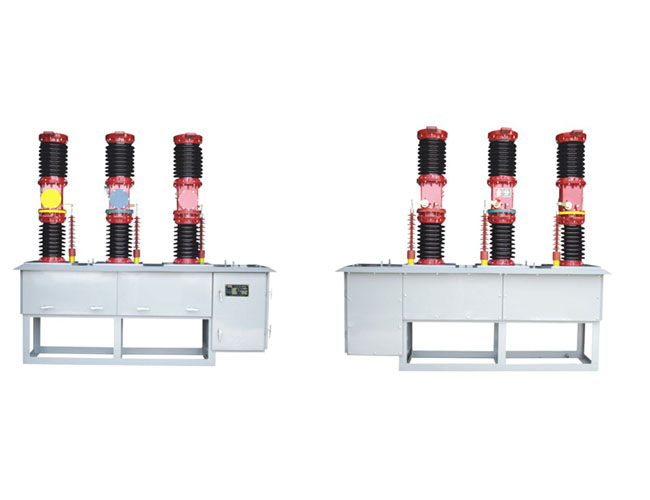

ZW7-40.5型戶外高壓真空斷路器用于交流50Hz、電壓40.5的三相電力系統，作為分斷、關合負荷電流、過載電流及短路電流之用。
二、產品特點
1、采用真空滅弧，開斷能力強，電壽命長，機械壽命10000次；
2、結構簡單，免維護，不檢修周期長；
3、絕緣性能好，防污穢能力強；
4、可配彈簧或電磁操動機構，機械性能可靠，可頻繁操作；
5、無火災和爆炸隱患；
6、內裝電流互感器，精度達0.2級，可實現三相互動保護；
7、內附凝露控制器，能保持斷路器在一定的溫度、濕度下可靠運行。
三、使用條件
1、周圍空氣溫度：上限+40℃，下限-30℃；
2、海拔：≤2000m（若需增高海拔，則額定絕 緣水平相應提高）
3、風壓：不超過700Pa（相當于風速34m/s）
4、振幅：地震烈度8度；
5、污穢等級：Ⅲ級；
6、最大日溫度差：不超過25℃。 |
一、主要技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
40.5 |
|
2 |
額定絕緣水平 |
工頻耐受電壓 |
干式 |
95 |
|
濕式 |
80 |
|
雷電沖擊耐壓（峰值） |
185 |
|
3 |
額定電流 |
A |
1250、1600、2000 |
|
4 |
額定短路開斷電流 |
KA |
20、25、31.5 |
|
5 |
額定操作順序 |
次（timcs） |
分-0.3s合 分-180s合分 |
|
6 |
額定短路開斷次數 |
|
12 |
|
7 |
額定短路關合電流（峰值） |
KA |
50、63、80 |
|
8 |
額定峰值耐受電流 |
|
9 |
額定短時耐受電流 |
|
20、25、31.5 |
|
10 |
額定短斷路持續電流 |
S |
4 |
|
11 |
平均分閘速度 |
m/s |
1.5±0.2 |
|
12 |
平均合閘速度 |
0.7±0.2 |
|
13 |
觸頭合閘彈跳時間 |
S |
≤2 |
|
14 |
三相合（分）閘同期性時差 |
≤2 |
|
15 |
合閘時間 |
≤150 |
|
16 |
分閘時間 |
≤600000 |
|
17 |
機械壽命 |
次（timcs） |
10000 |
|
18 |
額定操作電壓及輔助回路額定電壓 |
V |
Dc220、110、24 |
|
Ac220、110、24 |
|
19 |
每相回路直流電阻（不含互感器） |
μΩ |
≤100 |
|
20 |
動靜觸頭允許磨損厚度 |
mm |
3 |
|
21 |
重量 |
Kg |
800 |
二、型號表
|
ZW7-40.5/1250A |
|
ZW7-40.5/1600A |
|
ZW7-40.5/1250A小型化 |
|
ZW7-40.5/1600A永磁 | |
|
