一、產品概述

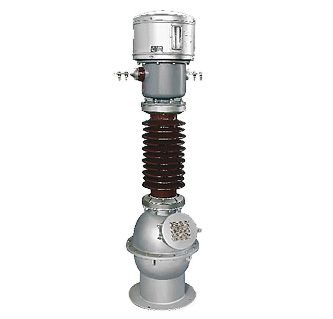

LB6-35(33)(TA TH)(W1 W2 W3)型電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
二、產品結構
LB6-35(33)(TA TH)(W1 W2 W3)型電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。 |
LB6-35(33)(TA TH)(W1 W2 W3)戶外油浸式電流互感器技術參數：
|
額定一次電流（A） |
一秒熱電流（KA有效值） |
動穩定電流（KA峰值） |
準確級 |
準確限制系數ALF |
額定二次輸出（VA） |
頻率（Hz） |
海拔（m） |
瓷套爬電距離（mm） |
|
5~300 |
100Iin |
255Iin |
0.2，0.2S,0.5,0.5S
5P或10P |
15,20,25,30 |
15~50 |
50(60) |
≤1000
≤3500 |
W1/810
W2/1020
W3/1260 |
|
400 |
40 |
102 |
|
500 |
|
600 |
|
750 |
|
800 |
|
1000 |
|
1500 |
|
2000 | |
|
