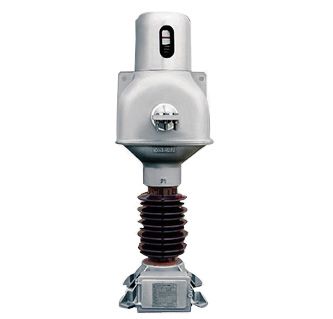

LVB（T）1-35（W1 W2 W3）戶外電流互感器技術參數表一：
|
額定一次電壓 |
35KV |
|
設備最高電壓 |
40.5KV |
|
額定頻率 |
50or60Hz |
|
額定電流比 |
100~8000/5 or 1A |
|
二次繞組個數 |
1~4 |
|
測量繞組準確級 |
0.2,0.2S,0.5,0.5S |
|
保護繞組準確級 |
5P or 10p |
|
額定二次輸出 |
20~50VA |
|
準確限值系數 |
15,20,25,30,40 |
|
儀表保安系數 |
≤5 or 10 |
|
額定短時熱電流 |
50(3s) |
|
額定動穩定電流 |
125 |
|
局部放電水平 |
≤5pc |
|
介質耗損因數 |
≤0.005 |
|
外絕緣爬電距離 |
W1/810mm,W2/1020mm,W3/1260mm |
|
額定工頻耐受電壓 |
95KV（方均根植）rms |
|
額定雷電沖擊耐受電壓 |
185KV（峰值）peak |
|
一次繞組段間額定工頻耐受電壓 |
3KV（方均根植）rms |
|
地頻對地額定工頻耐受電壓 |
5KV（方均根植）rms |
|
二次繞組對地及二次繞組間額定工頻耐受電壓 |
3KV（方均根植）rms |
|
二次繞組匝間耐受電壓 |
4.5KV（峰值）peak |
|
機械強度（三個方向） |
2500N |
LVB（T）1-35（W1 W2 W3）戶外電流互感器參數表二：
|
暫態保護繞組準確級 |
TPY |
|
額定電流比 |
100~8000/ 1A |
|
額定二次輸出 |
7.5,10,15,20VA |
|
負荷功率因數 |
0.9，1.0 |
|
額定對稱短路電流倍數 |
10,15，20 |
|
額定一次時間常數 |
40，60，80，100MS |
|
工作循環C-0.1s-0 |
|
C-0.1(0.04)s-O |
|
C-0.1(0.04)s-0.5S-0.1(0.04)S-O |
|
誤差限值 |
|
在額定一次電流下，比值差±1％，相角差±60 |
|
在準確限值條件下；最大峰值瞬時誤差10％ | |
|
