一、產品用途
本產品是供35KV，50或60Hz電力系統做電壓、電能測量用的戶外單相油浸式電壓互感器。
二、遵循的主要標準
國家 電工委員會標準：IEC60044-2《電磁式電壓互感器》
國家標準：GB1207《電壓互感器》
GB311.1《高壓輸變電設備的絕緣配合》
三、使用環境條件
環境溫度：-40~+40℃
海拔高度：不超過1000m
環境污穢等級：Ⅱ、Ⅲ、Ⅳ級污穢地區
四、系統情況
系統額定電壓：35KV
系統最高電壓：40.5KV
系統額定頻率：50Hz或60Hz
系統中性點接地方式：非有效接地 |

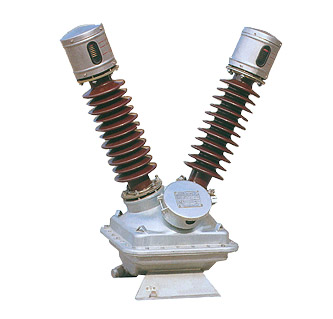

JD6-35戶外油浸式電壓互感器技術參數：
|
額定一次電壓 |
35KV, 33KV |
|
設備最高電壓 |
40.5KV |
|
額定頻率 |
50或60Hz |
|
額定電壓比 |
35/0.1KV,33/0.11KV,35/0.1/0.1KV,33/0.11/0.11KV |
|
準確級及額定輸出（一個測量繞組） |
二次端子標志 |
a-b |
|
準確級 |
0.2 |
0.5 |
1 |
|
額定輸出VA |
80 |
150 |
250 |
|
準確級及額定輸出（二個測量繞組） |
二次端子標志 |
1a-1b |
2a-2b |
|
準確級 |
0.2 |
0.5 |
|
額定輸出VA |
40 |
40 |
|
熱極限輸出 |
1000VA |
|
額定電壓因素 |
1.2倍連續 |
|
局部放電水平在1.2Um/√3KV下 |
|
|
介質損耗因素 在10KV下 |
Φ≤0.02 |
|
外地絕緣爬距 |
W1/875mm |
|
W2/1020mm |
|
W3/1200mm |
|
額定工頻耐受電壓 |
80/95KV |
|
額定雷電沖擊耐受電壓 |
185/200KV |
|
二次繞組同及對地工頻耐受電壓 |
3KV |
|
機械強度（三個方向） |
1250N | |
|
