一、產品介紹:

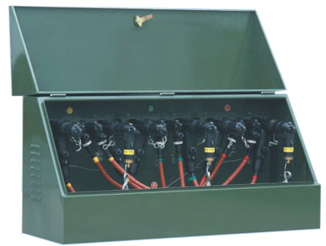

DUW-12電纜分支箱(美式)是一種廣泛用于北美地區電力配網系統中輸配電工程。它以單向開門、橫向多通母排為主要特點。具有體積小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可分為630A主回路和200A分支回路兩種。630A主回路采用旋入式螺栓固定連接,200A支回路采用插拔式連接,且可以帶負荷插拔。母排型(美式)電纜分支箱采用電纜接頭符合IFFF386標準。 廣泛用于城市電網改造、住宅小區、商業中心等城市人口密集區。 ; 二、產品特點: 1、全絕緣、全密封、免維護、可靠的人生安全保障。 2、耐腐蝕、抗洪水、地上地下均可安裝,適用于各種惡劣環境。 3、簡化城市電纜網絡系統,節約投資。 4、占地少、高密度、外型美觀、能與周圍環境協調一致。 5、接線方案靈活多樣,安裝操作極為方便。 6、200A電纜接頭可帶負荷插拔,同時具有隔離開關的功能。 可安裝短路故障指示器,迅速確定鼓掌位置。 |
DFW-12/630A電纜支箱(美式電纜分支箱)參數表:
|
項目 |
200A分支網 |
630A分支網 |
|
額定電壓 |
12kv |
12/24kv |
|
額定電流 |
630A |
630A |
|
1分鐘工頻耐壓(50Hz) |
45Hz |
45Hz |
|
15分鐘直流耐壓 |
52kA |
52kA |
|
短時耐受電流 |
16kA;2s |
20kA;2s |
|
峰值耐受電壓 |
45kA |
50kA |
|
沖擊電壓 |
105KV |
105KV |
|
局部放電(15kA) |
≤10PC |
≤10PC | |
|
