一、產品概述
交叉互聯保護箱適用于高壓單芯電力電纜的金屬護套的交叉互聯、限制護套和絕緣接頭段兩側沖擊過電壓的升高，控制金屬護套的感應電壓，減少或消除護層上的環形電流，提高電纜的輸送容量，防止電纜護層擊穿，確保電纜的安全運行。
二、產品特點

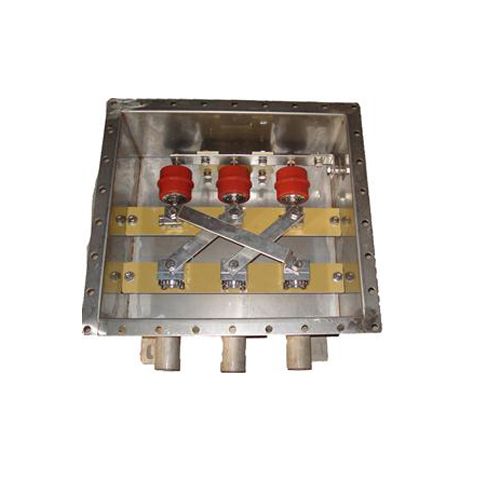

本產品箱體采用高強度不銹鋼板制成，機械強度高，密封性能好，且具有良好的阻燃性；其內部接線板采用紫銅排經鍍錫處理，導電性能良好；適用于35KV~220KV的線路上使用，具有優良的電壓——電流特性曲線，保護性能良好。 |
一、交叉互聯保護箱性能指標：
|
試驗項目 |
技術要求 |
|
直流耐壓試驗 |
25KV1min不閃爍，不擊穿 |
|
沖擊電壓試驗 |
峰值40KV正負極性各1次不閃爍，不擊穿 |
|
連接排與外殼間絕緣電阻試驗 |
不下于20MΩ |
|
連接排接觸電阻試驗 |
不大于20μΩ |
|
氣密性試驗 |
0.2MPa不滲漏 |
二、交叉互聯保護箱規格型號：
|
名稱 |
型號 |
外形尺寸
長×寬×高 mm |
安裝孔位置尺寸
長×寬 mm |
適用截面 mm² |
備注 |
|
交叉互聯箱 |
FCD |
500×340×200 |
360×300-φ15 |
50-240 |
掛壁式 |
|
交叉互聯箱 |
FCD-F |
500×600×200 |
360×300-φ15 |
50-240 |
埋地式 | |
|
